Вольтметр на светодиодах для мото, схема

Контролировать заряд АБ на мотоцикле достаточно сложно. силу того, что не на всех моделях старых мотоциклов установлены вольтметры. Используя данную схему Вы получите качественный прибор по измерению напряжения бортовой сети.

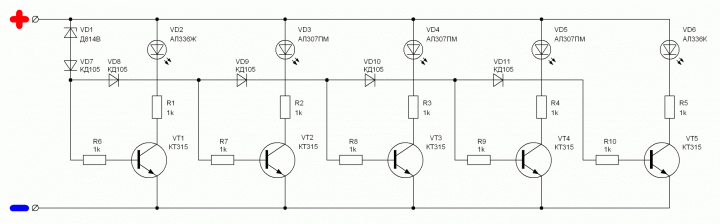

Схема dволтметра на светодиодах для мотоцикла
Схема dволтметра на светодиодах для мотоцикла

Простенькая схема для сборки вольтметра на светодиодах для мотоцикла включает в себя:

- транзисторные ключи VT1-VT5
- светодиоды VD2 – желтый, D3-D5 – зеленые, D6 – красный.
Конечно, можно купить готовое решение, но это стоит денег, а учитывая дешевую стоимость необходимых компонентов, собрать своими руками вольтметр выгодно самостоятельно.

Схема волтметра на светодиодах для мотоцикла
Схема вольтметра на светодиодах для мотоцикла

Напряжение, при котором начинает работать желтый светодиод получается из суммы напряжения на VD1 ( стабилитрон ), VD7 ( диод ) и эмиттерном переходе VT1.

VD1 ( 10 В ), VD7 ( 0,7 В ), VТ1 ( 0,7 В ). Итого: 11,4 В.

Данное напряжение «сигнализирует» о разряде аккумулятора и следовательно, последующей подзарядки. Оставшиеся светодиоды работают последовательно, через каждые 0,7 В ( напряжение VD8-VD11 ). В цифрах: 12,1 В , 12,8 В , 13,5 В соответственно. Красные светодиоды VT5 и VD6 указывают на перезаряд ( 14,2 В ).

Общий вид устройства
Общий вид устройства
Схема вольтметра для мото, задняя часть
Схема вольтметра для мото, задняя часть
Схема вольтметра на мото, закрепленная на корпусе
Схема вольтметра на мото, закрепленная на корпусе
