Характеристики светодиодов LED SMD 7020

Посмотрим на основные технические и опто-электронные характеристики светодиодов SMD 7020 на русском языке.

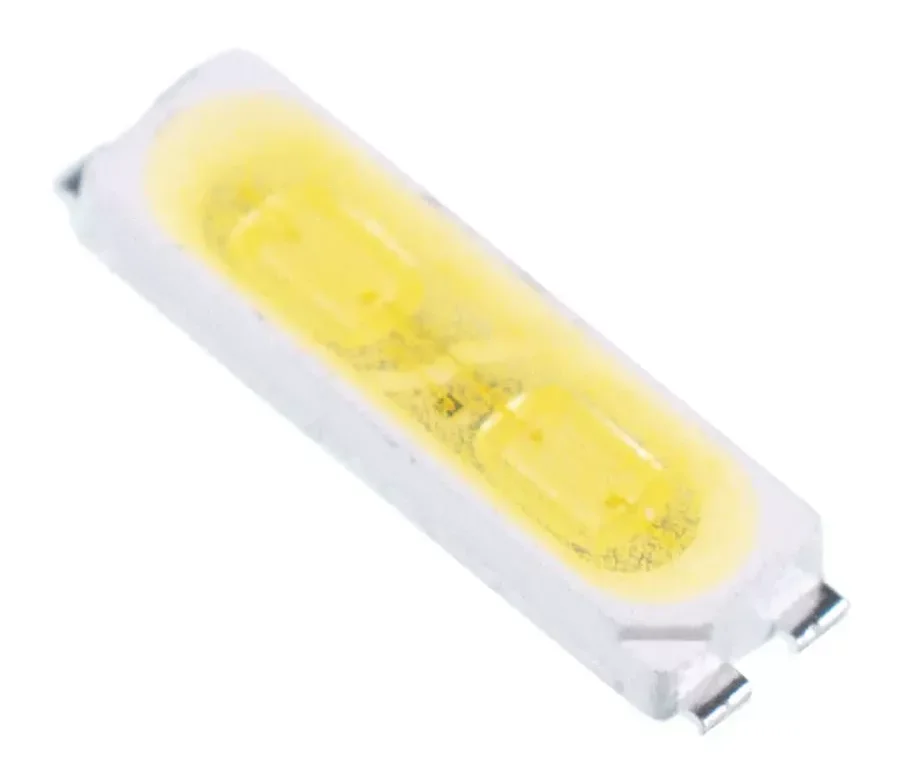

Светодиоды SMD 7020
Светодиоды SMD 7020

Сегодня мы посмотрим на характеристики SMD светодиода 7020. Эти чипы очень полюбили китайские производители за то, что они на много ярче своих собратьев SMD 5050 и SMD 5730 (5630). Они очень редки и в основном их используют уже на алюминиевых светодиодных линейках SMD 7020 длиной 0,5 м по 36 диодов.

Светодиодная линейка из SMD 7020
Светодиодная линейка из SMD 7020

На каждые 3 LEDs устанавливается резистор на 39 Ом. При питании такой линейки от 12 В DC ток через диоды составляет 40-45 мА. Согласно datasheet - это наиболее качественные светодиоды. Естественно, если покупать их у проверенных продавцов. Особенно на Aliexpress. Как правило, за счет более маленького кристалла и повышенного тока они светят как "родные", но не долго. Стоит всегда брать пробные партии линеек на SMD 7020 и проверять потребление тока. Найти отдельно светодиоды 7020 без линеек практически невозможно.

Данные диоды стоит использовать в качестве основного освещения, ведь одна алюминиевая линейка с SMD 7020 способна выдавать не менее 1000 Лм. И если посчитать, что если в популярные светильники Армстронг Вы можете разместить 4 таких полосы, то получите порядка 4000 Люмен. А это уже не меньше, чем аналог 300 Вт лампы.

Также часто эти диоды встречаются и в светодиодных лентах, которые также с легкостью можно использовать для общего освещения.

Основные характеристики SMD 7020

SMD 7020
SMD 7020

Цвет линзы : Прозрачная Water Clear)
Чип : InGaN
Материал корпуса : термоустойчивый пластик
Материал линзы : силиконовый компаунд

Общий вид SMD 7020
Общий вид SMD 7020

Абсолютные максимальные характеристики:

Характеристики Светодиод SMD 7020
Световой поток 35-55 Лм
Номинальная мощность 0,5 Вт
Температура до +80
Рекомендуемый ток эксплуатации 100 мА
Напряжение при 100 мА 3,1 В
Размеры ( ДхШ ) 7х2 мм
Угол свечения 120 градусов
Характеристики Светодиод SMD 7020
Световой поток 80-110 Лм
Номинальная мощность 1 Вт
Температура до +80
Рекомендуемый ток эксплуатации 300 мА
Напряжение при 100 мА 3,1 В
Размеры ( ДхШ ) 7х2 мм
Угол свечения 120 градусов

Параметры измерены при Tокр=+25°C

Подробные LED характеристики СМД 7020

Светодиоды выпускают на 0,5 Вт и 1 Вт

Размеры LED SMD 7020

Размер SMD 7020
Размер SMD 7020

СХОЖИЕ СТАТЬИДРУГИЕ СТАТЬИ

2 КОММЕНТАРИИ

  1. «Вы можете разместить 4 таких полосы, то получите порядка 4000 Люмен. А это уже не меньше, чем аналог 300 Вт лампы.»
    Ребята, что вы в заблуждение вводите!
    Лампа накаливания в 300 Вт, даёт силу света в 3000 Лм, а 4000 Лм — это 400 Вт.
    Галогенная лампа в 300 Вт, как раз даст более 4000 Лм.

  2. Все зависит от того, сколько люмен Вы сами хотите видеть в 100 Вт лампе накаливания. Средний световой поток ЛОН порядка 1150-1300 Лм, в зависимости от производителя и времени работы. Выкладки даны с учетом того, что диоды в скором времени деградируют и выходит, что 4000 люмен и будут в стабильном состоянии «показывать» 300-350 Вт лампу накаливания
