Схема устройства подсветки ЖКИ небольшого размера с малым падением напряжения

Стандартная схема применения
Стандартная схема применения

Источник тока TPS7510x – оптимальное решение для светодиодной подсветки, рассчитанной на малую мощность ( клавиатуры, навигационные панели ). Данное устройство может обеспечивать стабилизированный ток, которого будет достаточно для питания четырех светодиодов, собранных в группы по два, с общим катодом. Если внешний резистор отсутствует, то ток задается производителем. [szapisi]Погрешность тока составляет пол процента. Чтобы задать значение яркости повышенной точности, то используется внешний резистор. Подавая ШИМ-сигнал на работающие контакты, можно отключать или увеличивать яркость до максимального значения. Каждая группа имеет независимое управление включения и яркости. Однако, четыре канала сопряжены друг с другом. Источником питания служат аккумуляторы ( батарейки ). TPS7510x подает до 25 мА на светодиод. Устройство TPS7510x выпускается в виде кристалла с 9 контактами. Расстояние между ними – 0,4 мм ( WCSP ). Сверхмаленький корпус, а также корпус SON ( 2,5x2,5 мм и 10 контактов ). Данное устройство незаменимо для мобильных телефонов и переносных систем различной подсветки.

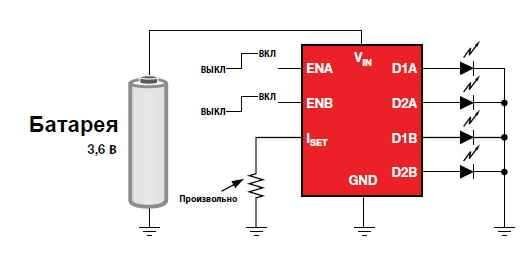

На первом рисунке можно видеть схему применения TPS75105. Отметим, что для питания белых светодиодов данное устройство не снабжается внешними комплектующими. Такое решение отличается малыми размерами и высокой экономичностью.
Второй рисунок показывает КПД TPS75105 от типа применяемых белых светодиодов, с использованием литий-ионных батареек. На диаграмме можно видеть, что КПД этого устройства сравним с КПД других светодиодных драйверов белых светодиодов, а в некоторых случаях даже превосходит его.
На этом рисунке мы видим КПД светодиодов с питанием от TPS7510x в зависимости от силы разряда батареек. Для всех разрядов этот КПД составляет не менее 80 процентов и до 90 процентов, если напряжение светодиода равно 3,3 В.

Стандартная схема применения
Стандартная схема применения
Данные о КПД
Данные о КПД
КПД светодиодов
КПД светодиодов
Виды корпусов TPS7510x
Виды корпусов TPS7510x
