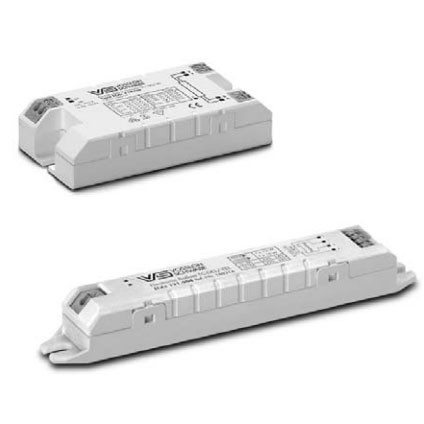

ELXs – Теплый запуск для компактных люминесцентных ламп

Встраиваемые ЭПРА

Корпус: теплостойкий полиамд

Коэффициент мощности: около. 0,6 (зависит от мощности лампы)

Рабочее напряжение постоянного тока: 198 – 264 В

Безвинтовые контактные зажимы с рычажком: 0,5–1,5 мм²

Подавление радиопомех

Для светильников класса защиты I и II

Степень защиты: IP20

Установочные пазы для винтов M4

Для осветительных установок с высокой частотой включений (> 5/день)

Отключение в конце срока службы испытано по EN 61347 Тест 2

Лампа				ЭПРА							Система

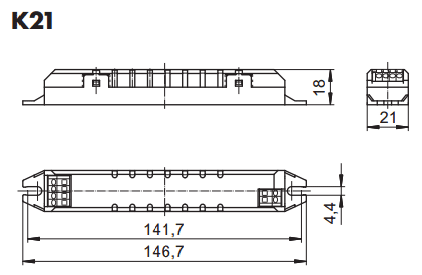

Мощность, Вт	Тип	Цоколь	Потребляем. мощность, Вт	Тип	Номер для заказа	Напряжение АС 50, 60 Гц В ±10%	EE*	Окружающ. температура, t_a(°C)	Температура корпуса, t_c(°C)	Корпус	Выходная мощность, Вт
5	TC-SEL	2G7	1×5,0	ELXs 116.900	188661	220 – 240	A3	–15 дo 55	макс. 75	K20	6,1
5	TC-SEL	2G7	1×5,0	ELXs 116.903	188662	220 – 240	A3	–15 дo 55	макс. 75	K21	6,1
7	TC-SEL	2G7	1×6,4	ELXs 116.900	188661	220 – 240	A2	–15 дo 55	макс. 75	K20	7,5
7	TC-SEL	2G7	1×6,4	ELXs 116.903	188662	220 – 240	A2	–15 дo 55	макс. 75	K21	7,5
9	TC-SEL	2G7	1×8,0	ELXs 116.900	188661	220 – 240	A2	–15 дo 55	макс. 75	K20	8,8
9	TC-SEL	2G7	1×8,0	ELXs 116.903	188662	220 – 240	A2	–15 дo 55	макс. 75	K21	8,8
10	TC-DEL	G24q-1	1×9,3	ELXs 116.900	188661	220 – 240	A2	–15 дo 55	макс. 75	K20	10,2
	TC-DD	GR10q	1×9,3	ELXs 116.900	188661	220 – 240	A2	–15 дo 55	макс. 75	K20	10,3
	TC-DEL	G24q-1	1×9,3	ELXs 116.903	188662	220 – 240	A2	–15 дo 55	макс. 75	K21	10,2
	TC-DD	GR10q	1×9,3	ELXs 116.903	188662	220 – 240	A2	–15 дo 55	макс. 75	K21	10,3
11	TC-SEL	2G7	1×10,8	ELXs 116.900	188661	220 – 240	A2	–15 дo 55	макс. 75	K20	11,8
11	TC-SEL	2G7	1×10,8	ELXs 116.903	188662	220 – 240	A2	–15 дo 55	макс. 75	K21	11,8
13	TC-DEL/ -TEL	G24q-1/ GX24q-1	1×12,5	ELXs 121.901	188663	220 – 240	A2	–15 дo 55	макс. 80	K20	15,5
13	TC-DEL/ -TEL	G24q-1/ GX24q-1	1×12,5	ELXs 121.904	188664	220 – 240	A2	–15 дo 55	макс. 80	K21	15,5
14	TC-TEL	GR14q-1	1×14,8	ELXs 117.908	188934	220 – 240	A2	–15 дo 55	макс. 80	K20	17,0
16	TC-DD	GR10q	1×13,2	ELXs 116.900	188661	220 – 240	A3	–15 дo 55	макс. 75	K20	15,1
16	TC-DD	GR10q	1×13,2	ELXs 116.903	188662	220 – 240	A3	–15 дo 55	макс. 75	K21	15,1
17	TC-TEL	GR14q-1	1×17,4	ELXs 117.908	188934	220 – 240	A2	–15 дo 55	макс. 80	K20	18,5
18	TC-DEL/ -TEL	G24q-2/ GX24q-2	1×15,3	ELXs 121.901	188663	220 – 240	A2	–15 дo 55	макс. 80	K20	16,9
	TC-DEL/ -TEL	G24q-2/ GX24q-2	1×15,3	ELXs 121.904	188664	220 – 240	A2	–15 дo 55	макс. 80	K21	16,9
	TC-F/ -L	2G10/ 2G11	1×16,0	ELXs 124.902	188665	220 – 240	A2	–15 дo 55	макс. 85	K20	17,9
	TC-F/ -L	2G10/ 2G11	1×16,0	ELXs 124.905	188666	220 – 240	A2	–15 дo 55	макс. 85	K21	17,9
22	T-R5	2GX13	1×19,1	ELXs 124.902	188665	220 – 240	A2	–15 дo 55	макс. 85	K20	21,2
22	T-R5	2GX13	1×19,1	ELXs 124.905	188666	220 – 240	A2	–15 дo 55	макс. 85	K21	21,2
24	TC-F/ -L	2G10/ 2G11	1×20,0	ELXs 124.902	188665	220 – 240	A2	–15 дo 55	макс. 85	K20	21,4
			1×20,0	ELXs 124.905	188666	220 – 240	A2	–15 дo 55	макс. 85	K21	21,4
			1×20,8	ELXs 126.906	188667	220 – 240	A2	–15 дo 55	макс. 85	K20	22,9
			1×20,8	ELXs 126.907	188668	220 – 240	A2	–15 дo 55	макс. 85	K21	22,9
26	TC-DEL/ -TEL	G24q-3/ GX24q-3	1×21,5	ELXs 126.906	188667	220 – 240	A2	–15 дo 55	макс. 85	K20	23,4
26	TC-DEL/ -TEL	G24q-3/ GX24q-3	1×21,5	ELXs 126.907	188668	220 – 240	A2	–15 дo 55	макс. 85	K21	23,4

* Энергоэффективность: Шаг 2: EEI = A3, минимальные европейские требования по энергоэффективности начиная с 2012
Шаг 3: A2, минимальные европейские требования по энергоэффективности начиная с 2017
