Диммируемые ЭПРА для ЛЛ Т8/T5 1-10В и с интерфейсом DALI — ELXd

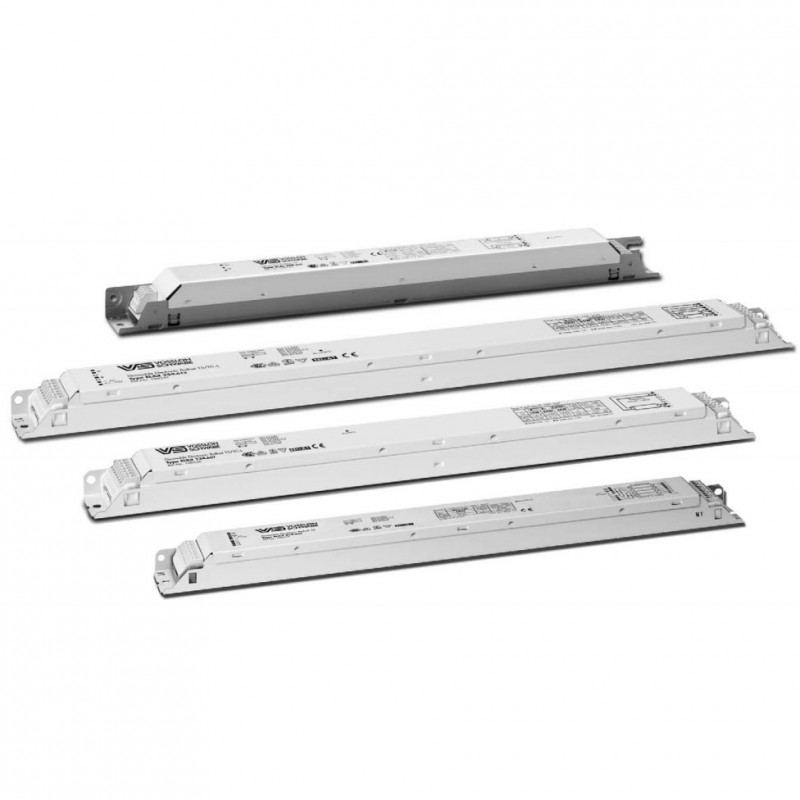

Обзор характеристик Диммируемые ЭПРА для ЛЛ Т8/T5 1-10В и с интерфейсом DALI - ELXd
Диммируемые ЭПРА для ЛЛ Т8/T5 1-10В и с интерфейсом DALI — ELXd Диммируемые ЭПРА для ЛЛ Т8/T5 1-10В и с интерфейсом DALI — ELXd
Редакция leds-magazine.ru Редакция leds-magazine.ru 15 Каталог, Комплектующие, Эпра для люминесцентных ламп и КЛЛ

ELXd–РегулирyемыедляT5иT8ламп

Встраиваемые ЭПРА

Корпус: металлический

Коэффициент мощности: ≥0,95 при 100 % нагрузке

Напряжение постоянного тока
рабочее: 154 – 276 В
зажигания: 198 – 264 В

Для автоматизированного электромонтажа в светильнике: IDC контактные зажимы для проводников H05V-U 0,5

Подавление радиопомех

Для светильников класса защиты I

Степень защиты: IP20

Для осветительных установок с высокой частотой включений (> 5/день)

Пригодны для использования в светильниках аварийного освещения по VDE 0108

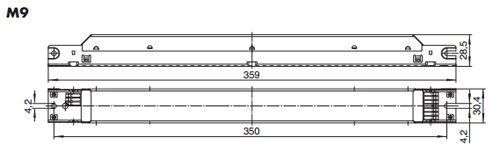

ELXd – Регулируемые с управлением 1–10 В для T8 ламп – Корпус: M9 и M23

Диапазон регулирования: около 1–100 % мощности лампы

Управляющее напряжение: постоян. тока 1–10 В по EN 60929 с током утечки 0,6 мА (защищен если подключен к сетевому напряжению)

Применяется с управляющими приборами с обратной связью и без

Безвинтовые контактные зажимы: 0,5 –1 мм2

Отключение в конце срока службы

Лампа ЭПРА Система
Мощность, Вт Тип Цоколь Потребляем. мощность, Вт Тип Номер для заказа Напряжение АС 50, 60 Гц В ±10% EE* Окружающ. температура, ta(°C) Температура корпуса, tc(°C) Корпус Выходная мощность, Вт Коэф. свет. потока, %
18 T8 G13 1 x 16,0 ELXd 118.718 188873 220 – 240 A1 10 дo 50 макс. 70 M9 21,0 100,0
2×18 T8 G13 2 x 16,0 ELXd 218.719 188874 220 – 240 A1 10 дo 50 макс. 70 M9 41,5 100,0

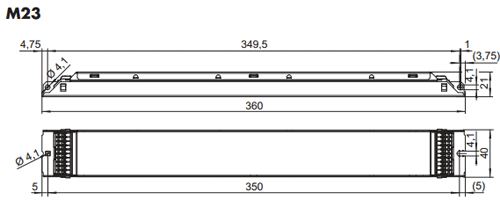

3×18 T8 G13 3 x 16,0 ELXd 318.622 188596 220 – 240 A1 –20 дo 50 макс. 75 M23 53,6 100,0
4×18 T8 G13 4 x 16,0 ELXd 418.625 188599 220 – 240 A1 –20 дo 50 макс. 75 M23 69,3 100,0
36 T8 G13 1 x 32,0 ELXd 136.720 188875 220 – 240 A1 10 дo 50 макс. 70 M9 37,3 100,0
2×36 T8 G13 2 x 32,0 ELXd 236.721 188876 220 – 240 A1 10 дo 50 макс. 70 M9 72,0 100,0
58 T8 G13 1 x 50,0 ELXd 158.722 188877 220 – 240 A1 10 дo 50 макс. 70 M9 55,0 100,0
2×58 T8 G13 2 x 50,0 ELXd 258.723 188878 220 – 240 A1 10 дo 50 макс. 75 M9 109,0 100,0

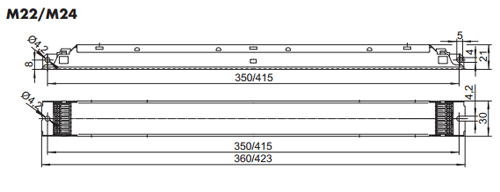

ELXd – Регулируемые с управлением 1–10 В для T5 ламп – Корпус: M22/M24 and M23

Диапазон регулирования: около 1–100 % мощности лампы

Управляющее напряжение: постоян. тока 1–10 В по EN 60929 с током утечки 0,6 мА (защищен если подключен к сетевому напряжению)

Применяется с управляющими приборами с обратной связью и без

Безвинтовые контактные зажимы: 0,5 –1 мм2

Отключение в конце срока службы испытано по EN 61347 Тест 2

Лампа ЭПРА Система
Мощность, Вт Тип Цоколь Потребляем. мощность, Вт Тип Номер для заказа Напряжение АС 50, 60 Гц В ±10% EE* Окружающ. температура, ta(°C) Температура корпуса, tc(°C) Корпус Выходная мощность, Вт Коэф. свет. потока, %
14 T5 G5 1 x 14,0 ELXd 124.607 188336 220 – 240 A1 10 дo 50 макс. 75 M22 16,0 100,0
2×14 T5 G5 2 x 14,0 ELXd 224.608 188337 220 – 240 A1 10 дo 50 макс. 75 M24 31,0 100,0
3×14 T5 G5 3 x 14,0 ELXd 324.623 188597 220 – 240 A1 10 дo 50 макс. 75 M23 45,3 100,0
4×14 T5 G5 4 x 14,0 ELXd 424.624 188598 220 – 240 A1 10 дo 50 макс. 75 M23 60,4 100,0
21 T5 G5 1 x 21,0 ELXd 139.609 188338 220 – 240 A1 10 дo 50 макс. 75 M22 23,0 100,0
2×21 T5 G5 2 x 21,0 ELXd 239.610 188339 220 – 240 A1 10 дo 50 макс. 75 M24 45,0 100,0
24 T5 G5 1 x23,0 ELXd 124.607 188336 220 – 240 A1 10 дo 50 макс. 75 M22 26,0 100,0
2×24 T5 G5 2 x23,0 ELXd 224.608 188337 220 – 240 A1 10 дo 50 макс. 75 M24 50,0 100,0
3×24 T5 G5 3 x23,0 ELXd 324.623 188597 220 – 240 A1 10 дo 50 макс. 75 M23 73,4 100,0
4×24 T5 G5 4 x23,0 ELXd 424.624 188598 220 – 240 A1 10 дo 50 макс. 75 M23 97,6 100,0
28 T5 G5 1 x 28,0 ELXd 154.611 188340 220 – 240 A1 10 дo 50 макс. 75 M22 31,0 100,0
2×28 T5 G5 2 x 28,0 ELXd 254.612 188341 220 – 240 A1 10 дo 50 макс. 75 M24 61,0 100,0
35 T5 G5 1 x 35,0 ELXd 180.613 188342 220 – 240 A1 10 дo 50 макс. 75 M22 38,0 100,0
2×35 T5 G5 2 x 35,0 ELXd 249.614 188343 220 – 240 A1 10 дo 50 макс. 75 M24 75,0 100,0
ELXd 280.630 188604 220 – 240 A1 10 дo 50 макс. 75 M24 75,0 100,0
39 T5 G5 1 x 38,0 ELXd 139.609 188338 220 – 240 A1 10 дo 50 макс. 75 M22 42,0 100,0
2×39 T5 G5 2 x 38,0 ELXd 239.610 188339 220 – 240 A1 10 дo 50 макс. 75 M24 82,0 100,0
49 T5 G5 1 x 49,0 ELXd 180.613 188342 220 – 240 A1 10 дo 50 макс. 75 M22 54,0 100,0
2×49 T5 G5 2 x 49,0 ELXd 249.614 188343 220 – 240 A1 10 дo 50 макс. 75 M24 104,0 100,0
ELXd 280.630 188604 220 – 240 A1 10 дo 50 макс. 75 M24 104,0 100,0
54 T5 G5 1 x 54,0 ELXd 154.611 188340 220 – 240 A1 10 дo 50 макс. 75 M22 59,0 100,0
2×54 T5 G5 2 x 54,0 ELXd 254.612 18834 1 220 – 240 A1 10 дo 50 макс. 75 M24 115,0 100,0
80 T5 G5 1 x 80,0 ELXd 180.613 188342 220 – 240 A1 10 дo 50 макс. 75 M22 88,0 100,0
2×80 T5 G5 2 x 80,0 ELXd 280.630 188604 220 – 240 A1 10 дo 50 макс. 75 M24 165,0 100,0

ELXd – Регулируемые нажимной кнопкой или DALI для T8 ламп – Корпус: M22/M24 и M23

Диапазон регулирования: около 1–100 % мощности лампы

PUSH: регулирование нажимной кнопкой

DALI: полюса не чувствительны к полярности (защищен если подключен к сетевому напряжению) применять с DALI совместимыми приборами управления

Безвинтовые контактные зажимы: 0,5 –1 мм2

Отключение в конце срока службы

Энергопотребление в режиме ожидания:≤0,2 Вт

Полная реализация стандарта DALI: адресуемый, запоминание сцен и групп, обратная информационная связь, физический и случайный выбор, стандартизация характеристик ламп

Маломощная конструкция определяет очень низкое энергопотребление в режиме ожидания.

Лампа ЭПРА Система
Мощность, Вт Тип Цоколь Потребляем. мощность, Вт Тип Номер для заказа Напряжение АС 50, 60 Гц В ±10% EE* Окружающ. температура, ta(°C) Температура корпуса, tc(°C) Корпус Выходная мощность, Вт Коэф. свет. потока, %
18 T8 G13 1 x 16,0 ELXd 118.615 188344 220 – 240 A1 –20 дo 50 макс. 75 M22 19,0 100,0
2×18 T8 G13 2 x 16,0 ELXd 218.616 188345 220 – 240 A1 –20 дo 50 макс. 75 M24 37,0 100,0
3×18 T8 G13 1 x 16,0 ELXd 318.627 188601 220 – 240 A1 –20 дo 50 макс. 75 M23 53,6 100,0
4×18 T8 G13 2 x 16,0 ELXd 418.629 188603 220 – 240 A1 –20 дo 50 макс. 75 M23 69,3 100,0
36 T8 G13 1 x 32,0 ELXd 136.617 188346 220 – 240 A1 –20 дo 50 макс. 75 M22 36,0 100,0
2×36 T8 G13 2 x 32,0 ELXd 236.618 188347 220 – 240 A1 –20 дo 50 макс. 75 M24 69,0 100,0
58 T8 G13 1 x 50,0 ELXd 158.619 188348 220 – 240 A1 –20 дo 50 макс. 75 M22 56,0 100,0
2×58 T8 G13 2 x 50,0 ELXd 258.620 188349 220 – 240 A1 –20 дo 50 макс. 75 M24 108,0 100,0

ELXd – Регулируемые нажимной кнопкой или DALI для T5 ламп – Корпус: M22/M24 and M23

Диапазон регулирования: около 1–100 % мощности лампы

PUSH: регулирование нажимной кнопкой

DALI: полюса не чувствительны к полярности (защищен если подключен к сетевому напряжению) применять с DALI совместимыми приборами управления

Безвинтовые контактные зажимы: 0,5 –1 мм2

Отключение в конце срока службы испытано по EN 61347 Тест 2

Энергопотребление в режиме ожидания: ≤0,2 Вт

Полная реализация стандарта DALI: адресуемый, запоминание сцен и групп, обратная информационная связь, физический и случайный выбор, стандартизация характеристик ламп

Маломощная конструкция определяет очень низкое энергопотребление в режиме ожидания.

Лампа ЭПРА Система
Мощность, Вт Тип Цоколь Потребляем. мощность, Вт Тип Номер для заказа Напряжение АС 50, 60 Гц В ±10% EE* Окружающ. температура, ta(°C) Температура корпуса, tc(°C) Корпус Выходная мощность, Вт Коэф. свет. потока, %
14 T5 G5 1 x 14,0 ELXd 124.600 188329 220 – 240 A1 10 дo 50 макс. 75 M22 16,0 100,0
2×14 T5 G5 2 x 14,0 ELXd 224.601 188330 220 – 240 A1 10 дo 50 макс. 75 M24 31,0 100,0
3×14 T5 G5 3 x 14,0 ELXd 324.626 188600 220 – 240 A1 10 дo 50 макс. 75 M23 45,3 100,0
4×14 T5 G5 4 x 14,0 ELXd 424.628 188602 220 – 240 A1 10 дo 50 макс. 75 M23 60,4 100,0
21 T5 G5 1 x 21,0 ELXd 139.602 188331 220 – 240 A1 10 дo 50 макс. 75 M22 23,0 100,0
2×21 T5 G5 2 x 21,0 ELXd 239.621 188350 220 – 240 A1 10 дo 50 макс. 75 M24 45,0 100,0
24 T5 G5 1 x 23,0 ELXd 124.600 188329 220 – 240 A1 10 дo 50 макс. 75 M22 26,0 100,0
2×24 T5 G5 2 x 23,0 ELXd 224.601 188330 220 – 240 A1 10 дo 50 макс. 75 M24 50,0 100,0
3×24 T5 G5 3 x 23,0 ELXd 324.626 188600 220 – 240 A1 10 дo 50 макс. 75 M23 73,4 100,0
4×24 T5 G5 4 x 23,0 ELXd 424.628 188602 220 – 240 A1 10 дo 50 макс. 75 M23 97,6 100,0
28 T5 G5 1 x 28,0 ELXd 154.603 188332 220 – 240 A1 10 дo 50 макс. 75 M22 31,0 100,0
2×28 T5 G5 2 x 28,0 ELXd 254.604 188333 220 – 240 A1 10 дo 50 макс. 75 M24 61,0 100,0
35 T5 G5 1 x 35,0 ELXd 180.605 188334 220 – 240 A1 10 дo 50 макс. 75 M22 38,0 100,0
2×35 T5 G5 2 x 35,0 ELXd 249.606 188335 220 – 240 A1 10 дo 50 макс. 75 M24 75,0 100,0
39 T5 G5 1 x 38,0 ELXd 139.602 188331 220 – 240 A1 10 дo 50 макс. 75 M22 42,0 100,0
2×39 T5 G5 2 x 38,0 ELXd 239.621 188350 220 – 240 A1 10 дo 50 макс. 75 M24 82,0 100,0
49 T5 G5 1 x 49,0 ELXd 180.605 188334 220 – 240 A1 10 дo 50 макс. 75 M22 54,0 100,0
2×49 T5 G5 2 x 49,0 ELXd 249.606 188335 220 – 240 A1 10 дo 50 макс. 75 M24 104,0 100,0
54 T5 G5 1 x 54,0 ELXd 154.603 188332 220 – 240 A1 10 дo 50 макс. 75 M22 59,0 100,0
2×54 T5 G5 2 x 54,0 ELXd 254.604 188333 220 – 240 A1 10 дo 50 макс. 75 M24 115,0 100,0
80 T5 G5 1 x 80,0 ELXd 180.605 188334 220 – 240 A1 10 дo 50 макс. 75 M22 88,0 100,0
2×80 T5 G5 2 x 80,0 ELXd 280.631 188605 220 – 240 A1 10 дo 50 макс. 75 M24 165,0 100,0

* Энергоэффективность: Шаг 2: EEI = A3, минимальные европейские требования по энергоэффективности начиная с 2012
Шаг 3: A2, минимальные европейские требования по энергоэффективности начиная с 2017
