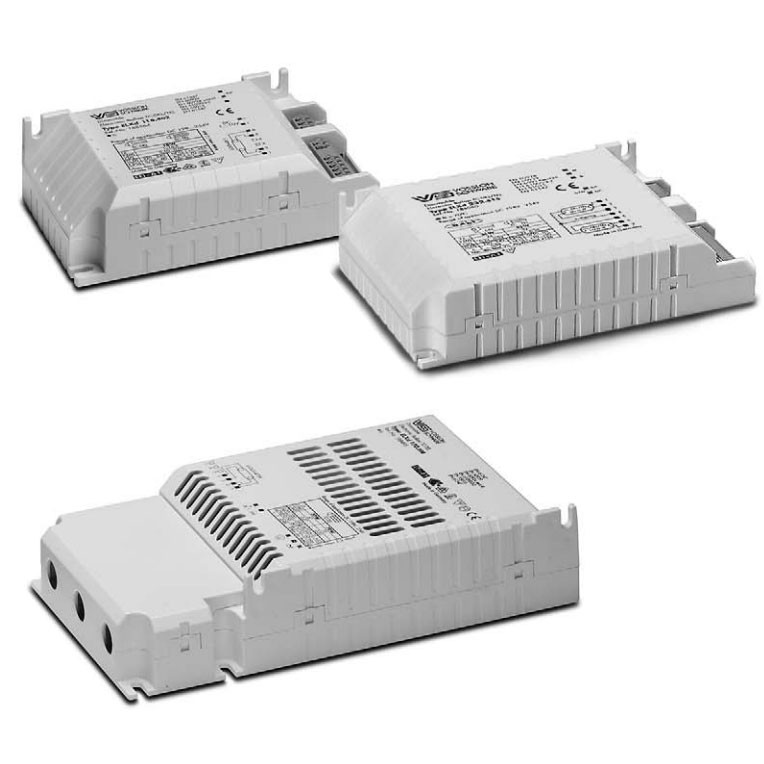

ELXd – Регулируемые нажимной кнопкой или DALI для TC-DEL, TC-TEL ламп
Встраиваемые ЭПРА
PUSH: регулирование нажимной кнопкой и сенсором
DALI: полюса не чувствительны к полярности (защищен если подключен к питающему сетевому напряжению)
Применять с DALI совместимыми приборами управления
Автоматический перезапуск после замены лампы
Коэффициент мощности: > 0,95 при 100 % нагрузке
Напряжение постоянного тока
рабочее: 154 – 276 В
(ELXd 117.715, ELXd 217.717
и ELXd 142.709: 176 – 264 В)
зажигания: 198 – 264 В
Пригоден для работы с амальгамными лампами
Энергопотребление в режиме ожидания:0,2 Вт (ELXd117.715, 217.717, 142.709:0,5 Вт)
Полная реализация стандарта DALI: адресуемый, запоминание сцен и групп, обратная информационная связь, физический и случайный выбор, стандартизация характеристик ламп
Маломощная конструкция определяет очень низкое энергопотребление в режиме ожидания.
| Лампа | ЭПРА | Система | ||||||||||
| Мощность, Вт | Тип | Цоколь | Потребляем. мощность, Вт | Тип | Номер для заказа | Напряжение АС 50, 60 Гц В ±10% | EE* | Окружающ. температура, ta(°C) | Температура корпуса, tc(°C) | Корпус | Выходная мощность, Вт | Коэф. свет. потока, % |

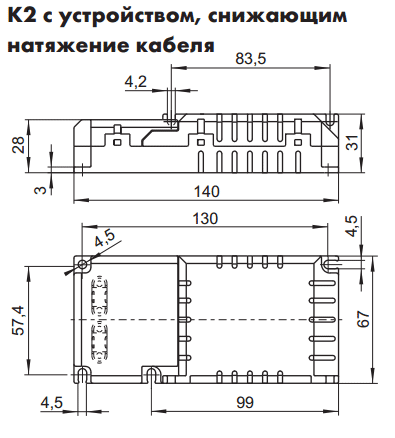

| 14 | TC-TEL | GR14q-1 | 1 x 14,8 | ELXd 117.715 | 188864 | 220 – 240 | A1 | 10 дo 50 | макс. 65 | K2 | 18,0 | 103,8 |
| 2×14 | TC-TEL | GR14q-1 | 2 x 14,8 | ELXd 217.717 | 188866 | 220 – 240 | A1 | 10 дo 60 | макс. 70 | K3 | 33,8 | 98,5 |
| 17 | TC-TEL | GR14q-1 | 1 x 18,4 | ELXd 117.715 | 188864 | 220 – 240 | A1 | 10 дo 50 | макс. 65 | K2 | 22,0 | 105,3 |
| 2×17 | TC-TEL | GR14q-1 | 2 x 18,4 | ELXd 217.717 | 188866 | 220 – 240 | A1 | 10 дo 60 | макс. 70 | K3 | 40,7 | 102,5 |

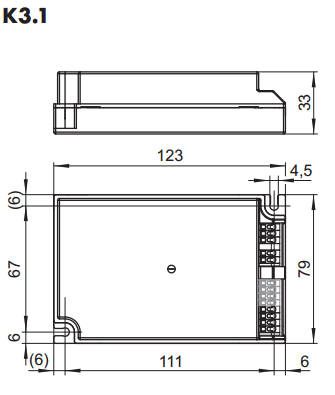

| 18 | TC-DEL/ -TEL | G24q-2/ GX24q-2 | 1 x 18,0 | ELXd 157.812 | 188715 | 220 – 240 | A1 | 10 дo 50 | макс. 75 | K3.1 | 20,0 | 100,0 |
| 2×18 | TC-DEL/ -TEL | G24q-2/ GX24q-2 | 2 x 18,0 | ELXd 242.813 | 188716 | 220 – 240 | A1 | 10 дo 50 | макс. 75 | K3.1 | 38,0 | 100,0 |
| 26 | TC-DEL/ -TEL | G24q-3/ GX24q-3 | 1 x 26,0 | ELXd 157.812 | 188715 | 220 – 240 | A1 | 10 дo 50 | макс. 75 | K3.1 | 29,0 | 100,0 |
| 1 x 27,5 | ELXd 142.709 | 188923 | 220 – 240 | A1 | 10 дo 50 | макс. 65 | K2 | 27,5 | 106,8 | |||
| 2×26 | TC-DEL/ -TEL | G24q-3/ GX24q-3 | 2 x 26,0 | ELXd 242.813 | 188716 | 220 – 240 | A1 | 10 дo 50 | макс. 75 | K3.1 | 56,0 | 100,0 |
| 32 | TC-TEL | GX24q-3 | 1 x 32,0 | ELXd 157.812 | 188715 | 220 – 240 | A1 | 10 дo 50 | макс. 75 | K3.1 | 36,0 | 100,0 |
| 1 x 34,5 | ELXd 142.709 | 188923 | 220 – 240 | A1 | 10 дo 50 | макс. 65 | K2 | 34,5 | 106,3 | |||
| 2×32 | TC-TEL | GX24q-3 | 2 x 32,0 | ELXd 242.813 | 188716 | 220 – 240 | A1 | 10 дo 50 | макс. 75 | K3.1 | 69,0 | 100,0 |
| 42 | TC-TEL | GX24q-4 | 1 x 42,0 | ELXd 157.812 | 188715 | 220 – 240 | A1 | 10 дo 50 | макс. 75 | K3.1 | 47,0 | 100,0 |
| 1 x 45,0 | ELXd 142.709 | 188923 | 220 – 240 | A1 | 10 дo 50 | макс. 65 | K2 | 45,0 | 103,8 | |||
| 2×42 | TC-TEL | GX24q-4 | 2 x 42,0 | ELXd 242.813 | 188716 | 220 – 240 | A1 | 10 дo 50 | макс. 75 | K3.1 | 90,0 | 100,0 |
| 57 | TC-TEL | GX24q-5 | 1 x 57,0 | ELXd 157.812 | 188715 | 220 – 240 | A1 | 10 дo 50 | макс. 75 | K3.1 | 61,0 | 100,0 |
ELXd – Регулируемые нажимной кнопкой или DALI для TC-DEL, TC-TEL ламп
Независимые ЭПРА
PUSH: регулирование нажимной кнопкой и сенсором
DALI: полюса не чувствительны к полярности (защищен если подключен к питающему сетевому напряжению) применять с DALI совместимыми приборами управления
Автоматический перезапуск после замены лампы
Коэффициент мощности: > 0,95 при 100 % нагрузке
Напряжение постоянного тока
рабочее: 154 – 276 В
(ELXd 117.715, ELXd 217.717
and ELXd 142.709: 176 – 264 В)
зажигания: 198 – 264 В
Пригоден для работы с амальгамными лампами
Энергопотребление в режиме ожидания:0,2 Вт (ELXd117.715, 217.717, 142.709:0,5 Вт)
Полная реализация стандарта DALI: адресуемый, запоминание сцен и групп, обратная информационная связь, физический и случайный выбор, стандартизация характеристик ламп
Маломощная конструкция определяет очень низкое энергопотребление в режиме ожидания.
| Лампа | ЭПРА | Система | ||||||||||
| Мощность, Вт | Тип | Цоколь | Потребляем. мощность, Вт | Тип | Номер для заказа | Напряжение АС 50, 60 Гц В ±10% | EE* | Окружающ. температура, ta(°C) | Температура корпуса, tc(°C) | Корпус | Выходная мощность, Вт | Коэф. свет. потока, % |
| 14 | TC-TEL | GR14q-1 | 1 x 14,8 | ELXd 117.715 | 188865 | 220 – 240 | A1 | 10 дo 50 | макс. 65 | K2 | 18,0 | 103,8 |
| 2×14 | TC-TEL | GR14q-1 | 2 x 14,8 | ELXd 217.717 | 188867 | 220 – 240 | A1 | 10 дo 60 | макс. 70 | K3 | 33,8 | 98,5 |
| 17 | TC-TEL | GR14q-1 | 1 x 18,4 | ELXd 117.715 | 188865 | 220 – 240 | A1 | 10 дo 50 | макс. 65 | K2 | 22,0 | 105,3 |
| 2×17 | TC-TEL | GR14q-1 | 2 x 18,4 | ELXd 217.717 | 188867 | 220 – 240 | A1 | 10 дo 60 | макс. 70 | K3 | 40,7 | 102,5 |
| 18 | TC-DEL/ -TEL | G24q-2/ GX24q-2 | 1 x 18,0 | ELXd 157.812 | 188715 | 220 – 240 | A1 | 10 дo 50 | макс. 75 | K3.1 | 20,0 | 100,0 |
| 2×18 | TC-DEL/ -TEL | G24q-2/ GX24q-2 | 2 x 18,0 | ELXd 242.813 | 188716 | 220 – 240 | A1 | 10 дo 50 | макс. 75 | K3.1 | 38,0 | 100,0 |
| 26 | TC-DEL/ -TEL | G24q-3/ GX24q-3 | 1 x 26,0 | ELXd 157.812 | 188715 | 220 – 240 | A1 | 10 дo 50 | макс. 75 | K3.1 | 29,0 | 100,0 |
| 1 x 26,0 | ELXd 142.709 | 188924 | 220 – 240 | A1 | 10 дo 50 | макс. 65 | K2 | 27,5 | 106,8 | |||
| 2×26 | TC-DEL/ -TEL | G24q-3/ GX24q-3 | 2 x 26,0 | ELXd 242.813 | 188716 | 220 – 240 | A1 | 10 дo 50 | макс. 75 | K3.1 | 56,0 | 100,0 |
| 32 | TC-TEL | GX24q-3 | 1 x 32,0 | ELXd 157.812 | 188715 | 220 – 240 | A1 | 10 дo 50 | макс. 75 | K3.1 | 36,0 | 100,0 |
| 1 x 32,0 | ELXd 142.709 | 188924 | 220 – 240 | A1 | 10 дo 50 | макс. 65 | K2 | 34,8 | 106,3 | |||
| 2×32 | TC-TEL | GX24q-3 | 2 x 32,0 | ELXd 242.813 | 188716 | 220 – 240 | A1 | 10 дo 50 | макс. 75 | K3.1 | 69,0 | 100,0 |
| 42 | TC-TEL | GX24q-4 | 1 x 42,0 | ELXd 157.812 | 188715 | 220 – 240 | A1 | 10 дo 50 | макс. 75 | K3.1 | 47,0 | 100,0 |
| 1 x 42,0 | ELXd 142.709 | 188924 | 220 – 240 | A1 | 10 дo 50 | макс. 65 | K2 | 45,0 | 103,8 | |||
| 2×42 | TC-TEL | GX24q-4 | 2 x 42,0 | ELXd 242.813 | 188716 | 220 – 240 | A1 | 10 дo 50 | макс. 75 | K3.1 | 90,0 | 100,0 |
| 57 | TC-TEL | GX24q-5 | 1 x 57,0 | ELXd 157.812 | 188715 | 220 – 240 | A1 | 10 дo 50 | макс. 75 | K3.1 | 61,0 | 100,0 |
* Энергоэффективность: Шаг 2: EEI = A3, минимальные европейские требования по энергоэффективности начиная с 2012
Шаг 3: A2, минимальные европейские требования по энергоэффективности начиная с 2017

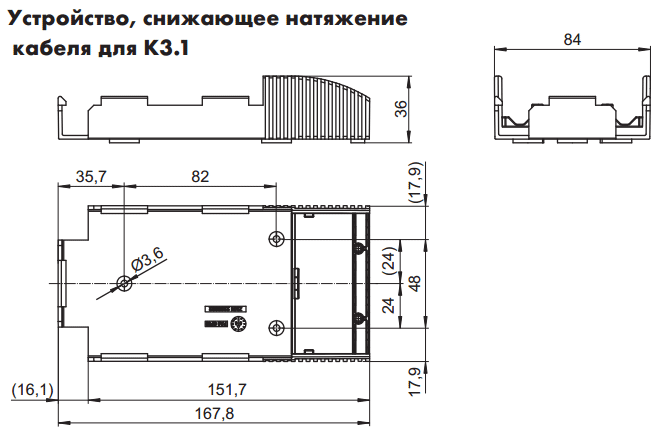

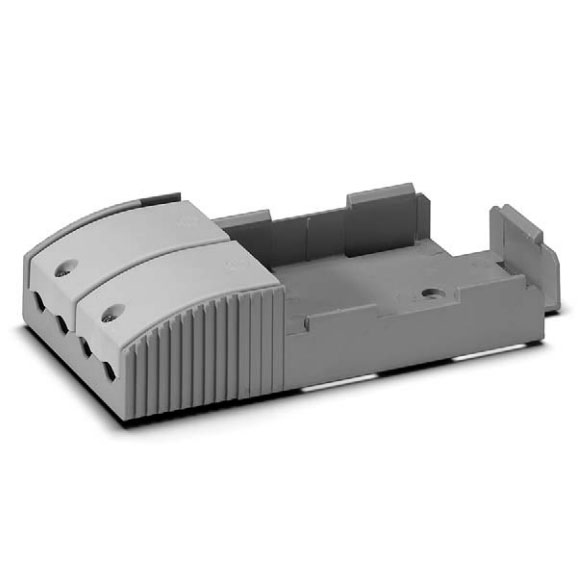

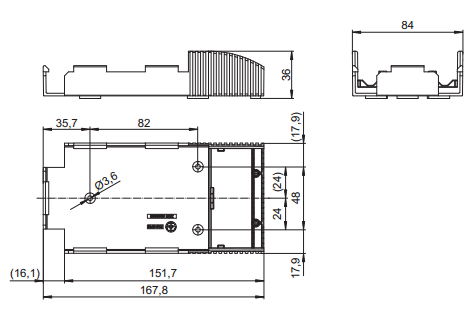

Присоединяемое устройство, снижающее натяжение кабеля для корпуса K3.1
Вес: 100 г, упаковка: 20 шт.
Номер для заказа: 188747
