ЭмПРА для КЛЛ 5-16Вт

Обзор характеристик ЭмПРА для КЛЛ 5-16Вт
ЭмПРА для КЛЛ 5-16Вт ЭмПРА для КЛЛ 5-16Вт
Редакция leds-magazine.ru Редакция leds-magazine.ru 21 Каталог, Комплектующие, Пускорегулирующие аппараты для КЛЛ и ЛЛ

Стандартные ПРА 5 –16 Вт, 230/220 В

Для компактных люминесцентных ламп

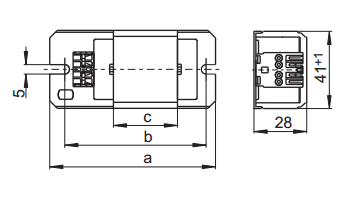

Модель: 28 x 41 мм

Вакуумная пропитка полиэфирным компаундом

Безвинтовые контактные зажимы для проводников: 0,5 –1 мм2

Для автоматизированного электромонтажа в светильнике: IDC контактные зажимы для проводников H05V-U 0,5

tw 130

Класс защиты I

Лампа ПРА Конденсатор
Мощность, Вт Тип Цоколь Ток, мА Тип Номер для заказа В, Гц а, мм b, мм c, мм Вес, кг Δt/Δtaп, К EEI* Cр, μФ Ток, мА
220В, 50Гц
5 TC-S G23 180 L 7/ 9/ 11.881 509257 220, 50 85 75 27 0,28 50/80 – 2,0 50
2×5 TC-S G23 180 L 13.879 509259 220, 50 85 75 27 0,28 50/80 – 2,0 70
7 TC-S G23 175 L 7/9/11.881 509257 220, 50 85 75 27 0,28 50/80 – 2,0 50
2×7 TC-S G23 160 L 13.879 509259 220, 50 85 75 27 0,28 50/80 – 2,0 70
9 TC-S G23 170 L 7/ 9/ 11.881 509257 220, 50 85 75 27 0,28 50/80 – 2,0 60
2×9 TC-S G23 140 L 13.879 509259 220, 50 85 75 27 0,28 50/80 – 2,0 80
10 TC-D G24d-1 190 L 13.879 509259 220, 50 85 75 27 0,28 50/80 – 2,0 70
11 TC-S G23 155 L 7/ 9/ 11.881 509257 220, 50 85 75 27 0,28 50/80 – 2,0 80
13 TC-D/ TC-T G24d-1/ GX24d-1 175 L 13.879 509259 220, 50 85 75 27 0,28 50/80 – 2,0 80
230В, 50Гц
5 TC-S G23 180 L 7/ 9/ 11.851 503875 230, 50 85 75 27 0,28 65/ 100 B2 2,0 50
L 7/ 9/ 11.307 163694 230, 50 85 75 34 0,32 60 /85 B2 2,0 50
2×5 TC-S G23 180 LN 13.805 169647 230, 50 85 75 34 0,32 50/ 85 B1 2,0 70
L 13.849 503868 230, 50 85 75 27 0,28 65/ 110 B2 2,0 70
LN 13.313 163711 230, 50 85 75 34 0,32 55/ 80 B2 2,0 70
7 TC-S G23 175 L 7/ 9/ 11.851 503875 230, 50 85 75 27 0,28 65/ 100 B2 2,0 50
L 7/ 9/ 11.307 163694 230, 50 85 75 34 0,32 60/ 85 B2 2,0 50
2×7 TC-S G23 160 LN 13.805 169647 230, 50 85 75 34 0,32 50/ 85 B1 2,0 70
L 13.849 503868 230, 50 85 75 27 0,28 65/ 110 B2 2,0 70
LN 13.313 163711 230, 50 85 75 34 0,32 55/ 80 B2 2,0 70
9 TC-S G23 170 L 7/ 9/ 11.307 163694 230, 50 85 75 34 0,32 60/ 85 B1 2,0 60
L 7/ 9/ 11.851 503875 230, 50 85 75 27 0,28 65/ 100 B2 2,0 60
2×9 TC-S G23 140 LN 13.805 169647 230, 50 85 75 34 0,32 50/ 85 B1 2,0 70
L 13.849 503868 230, 50 85 75 27 0,28 65/ 110 B2 2,0 80
LN 13.313 163711 230, 50 85 75 34 0,32 55 /80 B2 2,0 80
10 TC-D G24d-1 190 LN 13.805 169647 230, 50 85 75 34 0,32 50/ 85 B1 2,0 70
L 13.849 503868 230, 50 85 75 27 0,28 65/ 110 B2 2,0 70
LN 13.313 163711 230, 50 85 75 34 0,32 55/ 80 B2 2,0 70
10 TC-DD GR10q 180 LN 13.805 169647 230, 50 85 75 34 0,32 50/ 85 B1 2,0 70
L 13.849 503868 230, 50 85 75 27 0,28 65/ 110 B2 2,0 70
LN 13.313 163711 230, 50 85 75 34 0,32 55/ 80 B2 2,0 70
11 TC-S G23 155 L 7/ 9/ 11.307 163694 230, 50 85 75 34 0,32 60/ 85 B1 2,0 80
L 7/ 9/ 11.851 503875 230, 50 85 75 27 0,28 65/ 100 B2 2,0 80
13 TC-D/ TC-T G24d-1/ GX24d-1 175 LN 13.805 169647 230, 50 85 75 34 0,32 50/ 85 B1 2,0 80
L 13.849 503868 230, 50 85 75 27 0,28 65/ 110 B2 2,0 80
LN 13.313 163711 230, 50 85 75 34 0,32 55 /80 B2 2,0 80
16 TC-DD GR8/ GR10q 195 LN 16.316 163730 230, 50 85 75 34 0,32 60/ 125 B1 2,0 100

Стандартные ПРА 5 –16 Вт, 240/220 В

Для компактных люминесцентных ламп Модель: 28 x 41 мм

Лампа ПРА Конденсатор
Мощность, Вт Тип Цоколь Ток, мА Тип Номер для заказа В, Гц а, мм b, мм c, мм Вес, кг Δt/Δtaп, К EEI* Cр, μФ Ток, мА
240В, 50Гц
5 TC-S G23 180 L 7/ 9/ 11.245 538588 240, 50 85 75 27 0,28 55/ 95 B2 2,0 50
2×5 TC-S G23 180 LN 13.873 538242 240, 50 85 75 27 0,28 65/ 110 B2 2,0 70
7 TC-S G23 175 L 7/ 9/ 11.245 538588 240, 50 85 75 27 0,28 55/ 95 B2 2,0 50
2×7 TC-S G23 160 LN 13.873 538242 240, 50 85 75 27 0,28 65/ 110 B2 2,0 70
9 TC-S G23 170 L 7/ 9/ 11.245 538588 240, 50 85 75 27 0,28 55/ 95 B1 2,0 60
2×9 TC-S G23 140 LN 13.873 538242 240, 50 85 75 27 0,28 65 /110 B2 2,0 80
10 TC-D G24d-1 190 LN 13.873 538242 240, 50 85 75 27 0,28 65/ 110 B2 2,0 70
10 TC-DD GR10q 180 LN 13.873 538242 240, 50 85 75 27 0,28 65/ 110 B2 2,0 70
11 TC-S G23 155 L 7 /9/ 11.245 538588 240, 50 85 75 27 0,28 55/ 95 B1 2,0 80
13 TC-D/ TC-T G24d-1/ GX24d-1 175 LN 13.413 164342 240, 50 85 75 34 0,32 60/ 90 B1 2,0 80
LN 13.873 538242 240, 50 85 75 27 0,28 65/ 110 B2 2,0 80
16 TC-DD GR8/ GR10q 195 LN 16.417 164358 240, 50 85 75 34 0,32 60/ 130 B1 2,0 100
220В, 60Гц
5 TC-S G23 180 L 7/ 9/ 11.232 538567 220, 60 85 75 27 0,28 55/ 75 — 2,0 70
2×5 TC-S G23 180 L 13.235 538576 220, 60 85 75 27 0,28 50/ 85 — 2,0 90
7 TC-S G23 175 L 7/ 9/ 11,232 538567 220, 60 85 75 27 0,28 55/ 75 — 2,0 70
2×7 TC-S G23 160 L 13.235 538576 220, 60 85 75 27 0,28 50/ 85 — 2,0 90
9 TC-S G23 170 L 7/ 9/ 11.232 538567 220, 60 85 75 27 0,28 55/ 75 — 2,0 70
2×9 TC-S G23 140 L 13.235 538576 220, 60 85 75 27 0,28 50/ 85 — 2,0 90
10 TC-D G24d-1 190 L 13.235 538576 220, 60 85 75 27 0,28 45/ 80 — 2,0 80
10 TC-DD GR10q 180 L 13.235 538576 220, 60 85 75 27 0,28 50/ 85 — 2,0 80
11 TC-S G23 155 L 7/ 9/ 11.232 538567 220, 60 85 75 27 0,28 55/ 75 — 2,0 80
13 TC-D/ TC-T G24d-1/ GX24d-1 175 L 13.235 538576 220, 60 85 75 27 0,28 50/ 85 — 2,0 110

* Энергоэффективность: EEI = B2 и EEI = B1, действует до 2017
