Цифровые ЭПРА для КЛЛ с цоколем 2G10 и 2G11 с интерфейсом DALI — ELXd

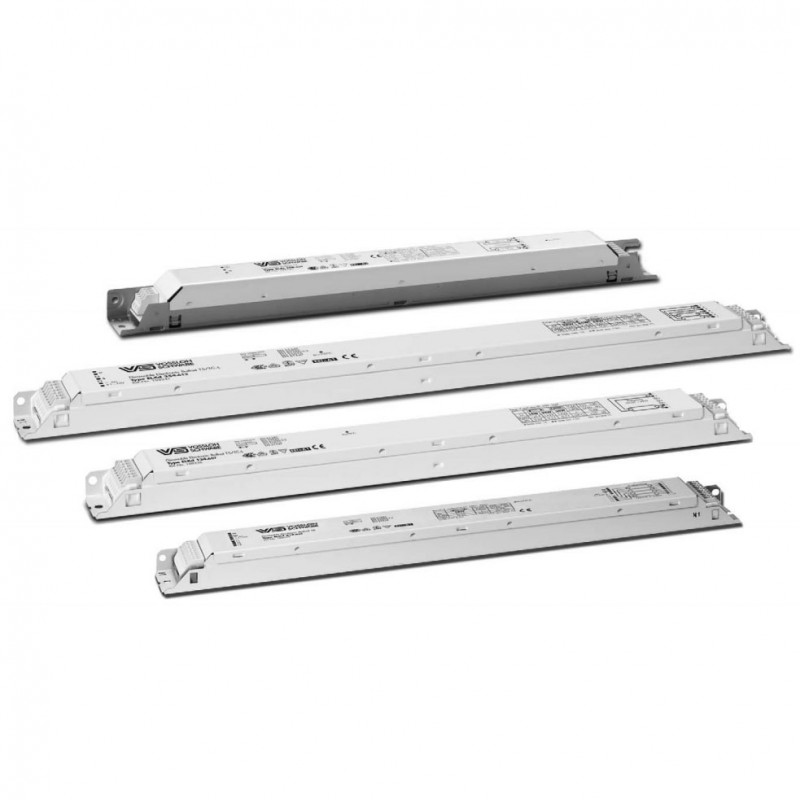

Обзор характеристик Цифровые ЭПРА для КЛЛ с цоколем 2G10 и 2G11 с интерфейсом DALI - ELXd
Цифровые ЭПРА для КЛЛ с цоколем 2G10 и 2G11 с интерфейсом DALI — ELXd Цифровые ЭПРА для КЛЛ с цоколем 2G10 и 2G11 с интерфейсом DALI — ELXd
Редакция leds-magazine.ru Редакция leds-magazine.ru 38 Каталог, Комплектующие, Эпра для люминесцентных ламп и КЛЛ

ELXd – Регулируемые для TC-F, TC-L ламп

Встраиваемые ЭПРА

Корпус: металлический

Диапазон регулирования: около 1–100% мощность лампы

Коэффициент мощности:≥0,95 при 100% нагрузке

Напряжение постоянного тока
рабочее: 154 – 276 В
зажигания: 198 – 264 В

Безвинтовые контактные зажимы: 0,5 –1 мм2

Для автоматизированного электромонтажа в светильнике: IDC контактные зажимы для проводников H05V-U 0,5

Подавление радиопомех

Для светильников класса защиты I

Степень защиты: IP20

Установочные отверстия для винтов M4

Для установки на основание и боковую поверхность

Для осветительных установок с высокой частотой включений (> 5/день)

Отключение в конце срока службы испытано по EN 61347 Тест 2

ELXd – Регулируемые с управлением 1–10 В для TC-F, TC-L ламп

Управляющее напряжение: DC 1–10 В по EN 60929 с током утечки 0,5 мA (защищен если подключен к сетевому напряжению Используется с приборами управления с обратной связью и без

Лампа ЭПРА Система

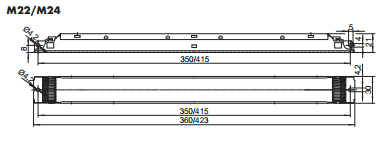

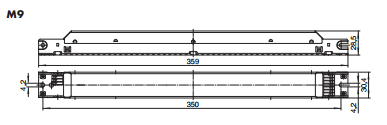

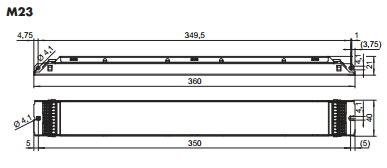

Мощность, Вт Тип Цоколь Потребляем. мощность, Вт Тип Номер для заказа Напряжение АС 50, 60 Гц В ±10% EE* Окружающ. температура, ta(°C) Температура корпуса, tc(°C) Корпус Выходная мощность, Вт Коэф. свет. потока, %
18 TC-F/ -L 2G10/ 2G11 1 x 16,0 ELXd 118.718 188873 220 — 240 A1 10 дo 50 макс. 70 M9 18,0 100
2×18 TC-F/ -L 2G10/ 2G11 2 x 16,0 ELXd 218.719 188874 220 — 240 A1 10 дo 50 макс. 70 M9 36,0 100
24 TC-F/ -L 2G10/ 2G11 1 x 22,0 ELXd 118.718 188873 220 — 240 A1 10 дo 50 макс. 70 M9 27,0 100
1 x 23,0 ELXd 124.607 188336 220 — 240 A1 10 дo 50 макс. 75 M22 26,0 100
2×24 TC-F/ -L 2G10/ 2G11 2 x 22,0 ELXd 218.719 188874 220 — 240 A1 10 дo 50 макс. 70 M9 52,0 100
2 x 23,0 ELXd 224.608 188337 220 — 240 A1 10 дo 50 макс. 75 M24 49,0 100
3×24 TC-F/ -L 2G10/ 2G11 3 x 24,0 ELXd 324.623 188597 220 — 240 A1 10 дo 50 макс. 75 M23 73,4 100
4×24 TC-F/ -L 2G10/ 2G11 4 x 24,0 ELXd 424.624 188598 220 — 240 A1 10 дo 50 макс. 75 M23 97,6 100
36 TC-F/ -L 2G10/ 2G11 1 x 32,0 ELXd 136.720 188875 220 — 240 A1 10 дo 50 макс. 70 M9 37,3 100
2×36 TC-F/ -L 2G10/ 2G11 2 x 32,0 ELXd 236.721 188876 220 — 240 A1 10 дo 50 макс. 70 M9 72,0 100
40 TC-L 2G11 1 x 42,0 ELXd 136.720 188875 220 — 240 A1 10 дo 50 макс. 70 M9 46,4 100
1 x 38,0 ELXd 139.609 188338 220 — 240 A1 10 дo 50 макс. 75 M22 42,0 100
2×40 TC-L 2G11 2 x 42,0 ELXd 236.721 188876 220 — 240 A1 10 дo 50 макс. 70 M9 92,5 100
2 x 38,0 ELXd 239.610 188339 220 — 240 A1 10 дo 50 макс. 75 M24 82,0 100
55 TC-L 2G11 1 x 51,0 ELXd 158.722 188877 220 — 240 A1 10 дo 50 макс. 70 M9 56,0 100
1 x 54,0 ELXd 154.611 188340 220 — 240 A1 10 дo 50 макс. 75 M22 59,0 100
2×55 TC-L 2G11 2 x 51,0 ELXd 258.723 188878 220 — 240 A1 10 дo 50 макс. 75 M9 110,5 100
2 x 54,0 ELXd 254.612 188341 220 — 240 A1 10 дo 50 макс. 75 M24 115,0 100
80 TC-L 2G11 1 x 80,0 ELXd 180.613 188342 220 — 240 A1 10 дo 50 макс. 75 M22 88,0 100

ELXd – Регулируемые нажимной кнопкой или DALI для TC-F, TC-L ламп

Полная реализация стандарта DALI: адресуемый, запоминание сцен и групп, обратная информационная связь, физический и случайный выбор, стандартизация характеристик ламп

Маломощная конструкция определяет очень низкое энергопотребление в режиме ожидания Потребление в режиме ожидания: ≤0,2 Вт

Лампа ЭПРА Система
Мощность, Вт Тип Цоколь Потребляем. мощность, Вт Тип Номер для заказа Напряжение АС 50, 60 Гц В ±10% EE* Окружающ. температура, ta(°C) Температура корпуса, tc(°C) Корпус Выходная мощность, Вт Коэф. свет. потока, %
18 TC-F/ -L 2G10/ 2G11 1 x 16,0 ELXd 118.615 188344 220 — 240 A1 10 дo 50 макс. 75 M22 19,0 100
2×18 TC-F/ -L 2G10/ 2G11 2 x 16,0 ELXd 218.616 188345 220 — 240 A1 10 дo 50 макс. 75 M24 37,0 100
24 TC-F/ -L 2G10/ 2G11 1 x 23,0 ELXd 124.600 188329 220 — 240 A1 10 дo 50 макс. 75 M22 26,0 100
2×24 TC-F/ -L 2G10/ 2G11 2 x 23,0 ELXd 224.601 188330 220 — 240 A1 10 дo 50 макс. 75 M24 49,0 100
3×24 TC-F/ -L 2G10/ 2G11 3 x 23,0 ELXd 324.626 188600 220 — 240 A1 10 дo 50 макс. 75 M23 73,4 100
4×24 TC-F/ -L 2G10/ 2G11 4 x 23,0 ELXd 424.628 188602 220 — 240 A1 10 дo 50 макс. 75 M23 97,6 100
36 TC-F/ -L 2G10/ 2G11 1 x 32,0 ELXd 136.617 188346 220 — 240 A1 10 дo 50 макс. 75 M22 36,0 100
2×36 TC-F/ -L 2G10/ 2G11 2 x 32,0 ELXd 236.618 188347 220 — 240 A1 10 дo 50 макс. 75 M24 69,0 100
40 TC-L 2G11 1 x 38,0 ELXd 139.602 188331 220 — 240 A1 10 дo 50 макс. 75 M22 42,0 100
2×40 TC-L 2G11 2 x 38,0 ELXd 239.621 188350 220 — 240 A1 10 дo 50 макс. 75 M24 82,0 100
55 TC-L 2G11 1 x 54,0 ELXd 154.603 188332 220 — 240 A1 10 дo 50 макс. 75 M22 59,0 100
2×55 TC-L 2G11 2 x 54,0 ELXd 254.604 188333 220 — 240 A1 10 дo 50 макс. 75 M24 115,0 100
80 TC-L 2G11 1 x 80,0 ELXd 180.605 188334 220 — 240 A1 10 дo 50 макс. 75 M22 88,0 100

* Энергоэффективность: Шаг 2: EEI = A3, минимальные европейские требования по энергоэффективности начиная с 2012
Шаг 3: A2, минимальные европейские требования по энергоэффективности начиная с 2017
