ЭПРА для КЛЛ с теплым запуском — ELXc

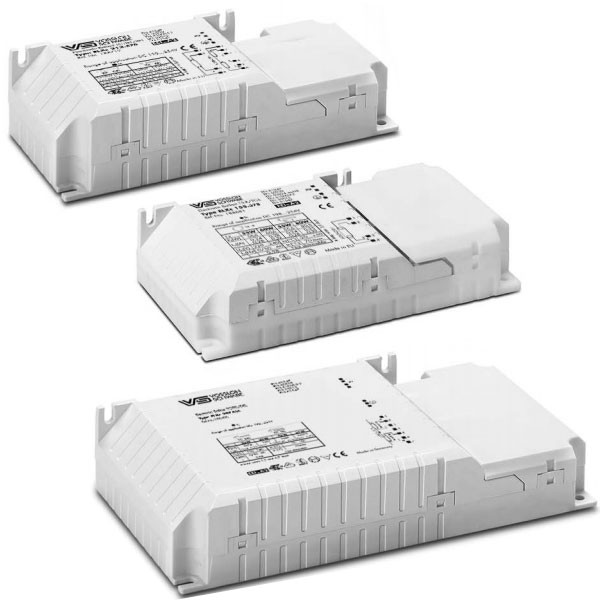

Обзор характеристик ЭПРА для КЛЛ с теплым запуском - ELXc
Обзор характеристик ЭПРА для КЛЛ с теплым запуском - ELXc ЭПРА для КЛЛ с теплым запуском — ELXc ЭПРА для КЛЛ с теплым запуском — ELXc Обзор характеристик ЭПРА для КЛЛ с теплым запуском - ELXc
Редакция leds-magazine.ru Редакция leds-magazine.ru 52 Каталог, Комплектующие, Эпра для люминесцентных ламп и КЛЛ

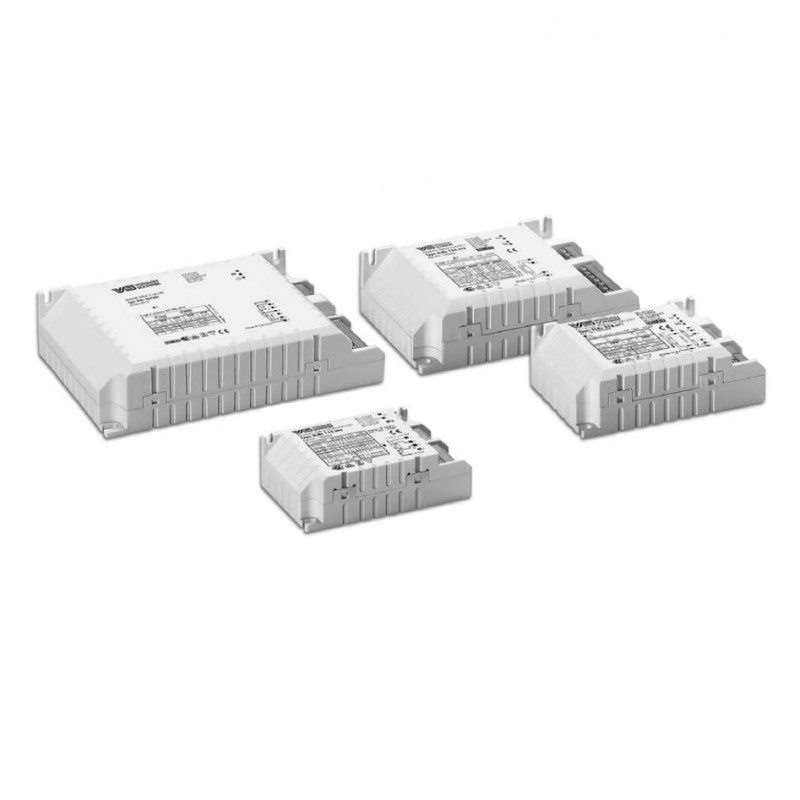

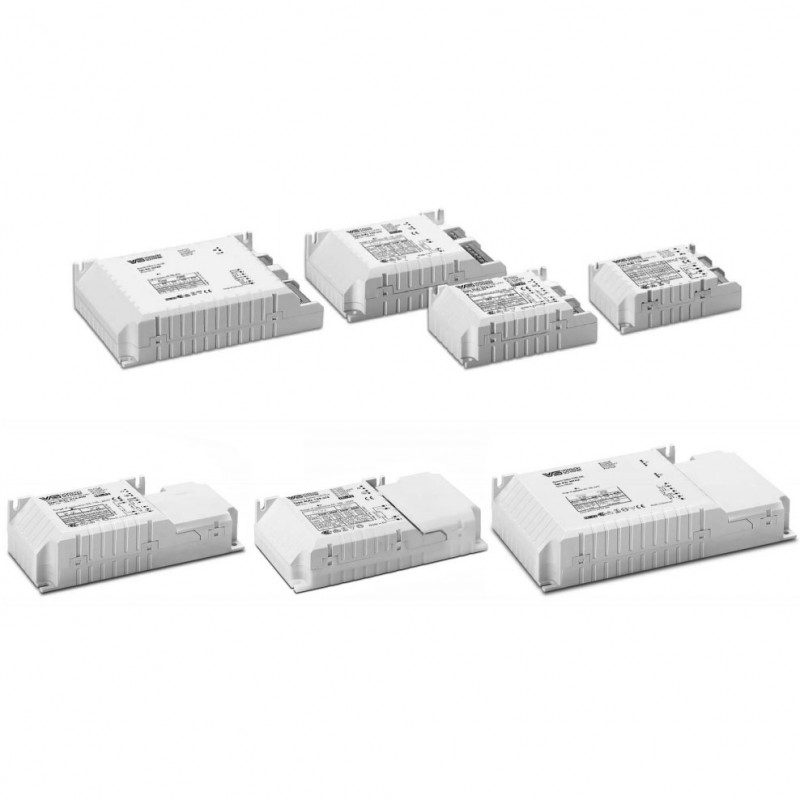

ELXc – Теплого запуска для компактных люминесцентных ламп

ЭПРА

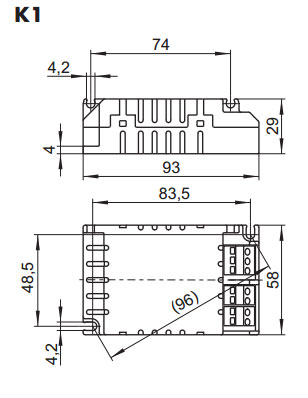

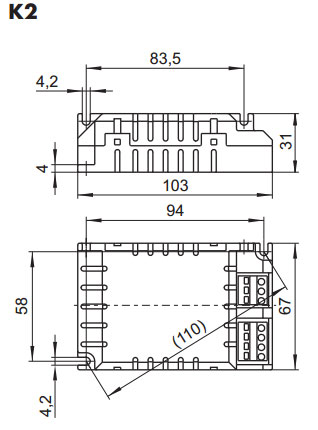

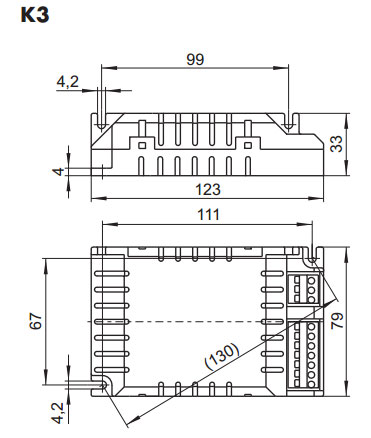

Корпус: теплостойкий полиамид (K2, K3)

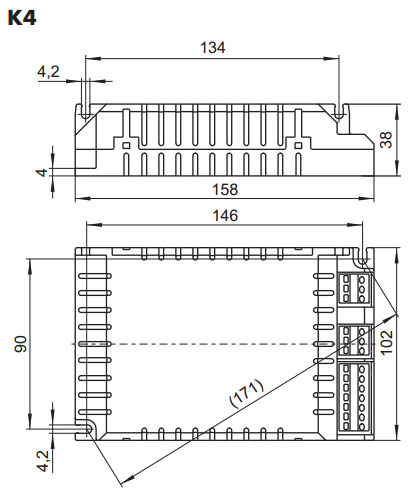

или теплостойкий поликарбонат (K1, K4)

Коэффициент мощности: >0,96 (K1: 0,9)

Напряжение постоянного тока
рабочее: 176 – 264 В
зажигания: 198 – 264 В
(ELXc 242.837: Напряжение постоянного тока не должно снижаться до 176 В)

Безвинтовые контактные зажимы: 0,5 –1,5 мм2

Подавление радиопомех

Стабилизированное энергопотребление

Для светильников класса защиты I и II

Степень защиты: IP20

Установочные пазы для винтов M4 для установки на основание и боковую поверхность

Для осветительных установок с высокой частотой включений (> 5/день)

Отключение в конце срока службы испытано по EN 61347 Тест 2

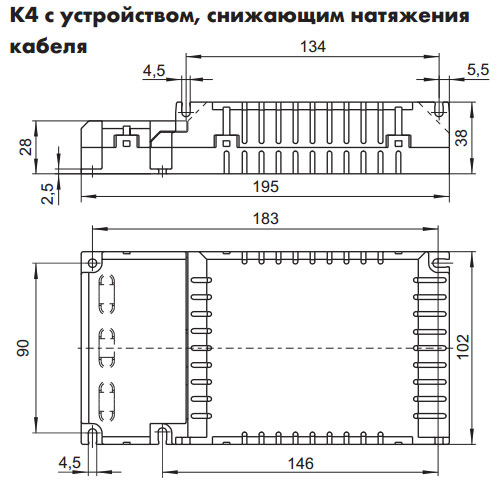

ELXc 120.838 в корпусе K4+ с вентиляционными щелями

ELXc – Теплого запуска для компактных люминесцентных ламп

ELXc – Теплого запуска для компактных люминесцентных ламп Встраиваемые ЭПРА

ELXc 213.870, 218.871, 142.872, 242.837, 155.378 имеют вторaй заземляющий контактный зажим для заземления светильников

Лампа ЭПРА Система
Мощность, Вт Тип Цоколь Потребляем. мощность, Вт Тип Номер для заказа Напряжение АС 50, 60 Гц В ±10% EE* Окружающ. температура, ta(°C) Температура корпуса, tc(°C) Корпус Выходная мощность, Вт Коэф. свет. потока, %
5 TC-SEL 2G7 1 x 5,0 ELXc 113.392 188454 220 – 240 A2 –20 дo 55 макс. 65 K1 6,5 100,0
7 TC-SEL 2G7 1 x 6,5 ELXc 113.392 188454 220 – 240 A2 –20 дo 55 макс. 65 K1 8,0 100
9 TC-SEL 2G7 1 x 8,0 ELXc 113.392 188454 220 – 240 A2 –20 дo 55 макс. 65 K1 10,0 100
ELXc 213.870 188698 220 – 240 A2 –20 дo 50 макс. 65 K2 10,7 102,9
2×9 TC-SEL 2G7 2 x 8,0 ELXc 213.870 188698 220 – 240 A2 –20 дo 50 макс. 65 K1 19,4 102,9
10 TC-DEL G24q-1 1 x 9,5 ELXc 113.392 188454 220 – 240 A3 –20 дo 55 макс. 65 K1 11,5 106,0
ELXc 213.870 188698 220 – 240 A2 –20 дo 55 макс. 65 K2 10,9 99,2
2×10 TC-DEL G24q-1 2 x 9,5 ELXc 213.870 188698 220 – 240 A2 –20 дo 50 макс. 65 K2 20,5 98,8
11 TC-SEL 2G7 1 x 11,0 ELXc 113.392 188454 220 – 240 A2 –20 дo 55 макс. 65 K1 13,5 100,0
ELXc 213.870 188698 220 – 240 A2 –20 дo 50 макс. 65 K2 14,7 110,1
2×11 TC-SEL 2G7 2 x 11,0 ELXc 213.870 188698 220 – 240 A2 –20 дo 55 макс. 65 K2 27,9 116,1
13 TC-DEL/ -TEL G24q-1/ GX24q-1 1 x 12,5 ELXc 113.392 188454 220 – 240 A3 –20 дo 55 макс. 65 K1 15,0 100,0
ELXc 213.870 188698 220 – 240 A2 –20 дo 55 макс. 65 K2 15,0 102,9
2×13 TC-DEL/ -TEL G24q-1/ GX24q-1 2 x 12,5 ELXc 213.870 188698 220 – 240 A2 –20 дo 55 макс. 65 K2 28,1 110,9
14 TC-TEL GR14q-1 1 x 14,8 ELXc 217.873 188760 220 – 240 A2 –20 дo 55 макс. 65 K2 18,0 100
2×14 TC-TEL GR14q-1 2 x 14,8 ELXc 217.873 188760 220 – 240 A2 –20 дo 50 макс. 65 K2 34,0 102
17 TC-TEL GR14q-1 1 x 18,4 ELXc 217.873 188760 220 – 240 A2 –20 дo 50 макс. 65 K2 22,0 99
2×17 TC-TEL GR14q-1 2 x 18,4 ELXc 217.873 188760 220 – 240 A2 –20 дo 50 макс. 65 K2 41,5 102,0
18 TC-DEL/ -TEL G24q-2/ GX24q-2 1 x 16,5 ELXc 218.871 188699 220 – 240 A2 –20 дo 55 макс. 65 K2 21,0 104,8
TC-F/ -L 2G10/ 2G11 1 x 16,0 ELXc 142.872 188700 220 – 240 A2 –20 дo 50 макс. 65 K2 18,0 102,0
2×18 TC-DEL/ -TEL G24q-2/ GX24q-2 2 x 16,5 ELXc 218.871 188699 220 – 240 A2 –20 дo 50 макс. 65 K2 38,0 100,7
TC-F/ -L 2G10/ 2G11 2 x 16,0 ELXc 242.837 188643 220 – 240 A2 –20 дo 50 макс. 65 K3 35,0 104,3
ELXc 142.872 188700 220 – 240 A2 –20 дo 50 макс. 65 K2 34,0 98,0
22 T-R5 2GX13 1 x 22,0 ELXc 142.872 188700 220 – 240 A2 –20 дo 50 макс. 65 K2 26,0 103,0
ELXc 128.869 188589 220 – 240 A2 –20 дo 50 макс. 70 K2 25,0 96,7
22+40 T-R5 2GX13 1 x 22+40 ELXc 242.837 188643 220 – 240 A2 –20 дo 50 макс. 65 K3 68,0 100,0
2×22 T-R5 2GX13 2 x 22,0 ELXc 242.837 188643 220 – 240 A2 –20 дo 50 макс. 65 K3 48,5 105,8
24 TC-F/ -L 2G10/ 2G11 1 x 22,0 ELXc 142.872 188700 220 – 240 A2 –20 дo 50 макс. 65 K2 27,0 105,0
1 x 22,5 ELXc 128.869 188589 220 – 240 A2 –20 дo 50 макс. 70 K2 25,0 95,8
2×24 TC-F/ -L 2G10/ 2G11 2 x 22,0 ELXc 242.837 188643 220 – 240 A2 –20 дo 50 макс. 65 K3 48,5 106,2
ELXc 142.872 188700 220 – 240 A2 –20 дo 50 макс. 65 K2 47,0 102,0
26 TC-DEL/ -TEL G24q-3/ GX24q-3 1 x 24,0 ELXc 142.872 188700 220 – 240 A2 –20 дo 50 макс. 65 K2 26,0 104,0
2×26 TC-DEL/ -TEL G24q-3/ GX24q-3 2 x 24,0 ELXc 242.837 188643 220 – 240 A2 –20 дo 50 макс. 65 K3 53,0 106,1
ELXc 257.836 188132 220 – 240 A2 –20 дo 50 макс. 70 K14 52,0 106,2
ELXc 142.872 188700 220 – 240 A2 –20 дo 50 макс. 65 K2 53,0 105,0

ELXc – Теплого запуска для компактных люминесцентных ламп Встраиваемые ЭПРА

ELXc 213.870, 218.871, 142.872, 242.837, 155.378 имеют вторoй заземляющий контактный зажим для заземления светильников

Лампа ЭПРА Система
Мощность, Вт Тип Цоколь Потребляем. мощность, Вт Тип Номер для заказа Напряжение АС 50, 60 Гц В ±10% EE* Окружающ. температура, ta(°C) Температура корпуса, tc(°C) Корпус Выходная мощность, Вт Коэф. свет. потока, %
28 TC-DD GR10q 1 x 26,0 ELXc 128.869 188589 220 – 240 A2 –20 дo 50 макс. 70 K2 32,0 98,1
32 TC-TEL GX24q-3 1 x 32,0 ELXc 142.872 188700 220 – 240 A2 –20 дo 50 макс. 65 K2 33,0 102,0
2×32 TC-TEL GX24q-3 2 x 32,0 ELXc 242.837 188643 220 – 240 A2 –20 дo 50 макс. 65 K3 70,5 104,8
ELXc 257.836 188132 220 – 240 A2 –20 дo 50 макс. 70 K4 70,0 109,4
36 TC-F/ -L 2G10/ 2G11 1 x 32,0 ELXc 142.872 188700 220 – 240 A2 –20 дo 50 макс. 65 K2 34,0 105,0
2×36 TC-F/ -L 2G10/ 2G11 2 x 32,0 ELXc 242.837 188643 220 – 240 A2 –20 дo 50 макс. 65 K3 70,5 101,8
38 TC-DD GR10q 1 x 36,0 ELXc 142.872 188700 220 – 240 A2 –20 дo 50 макс. 65 K2 38,0 95,0
2×38 TC-DD GR10q 2 x 36,0 ELXc 242.837 188643 220 – 240 A2 –20 дo 50 макс. 65 K3 79,2 101,3
40 TC-L 2G11 1 x 40,0 ELXc 142.872 188700 220 – 240 A2 –20 дo 50 макс. 65 K2 43,0 99,0
T-R5 2GX13 1 x 40,0 ELXc 142.872 188700 220 – 240 A2 –20 дo 50 макс. 65 K2 41,0 96,0
2×40 TC-L 2G11 2 x 40,0 ELXc 242.837 188643 220 – 240 A2 –20 дo 50 макс. 65 K3 88,0 101,3
T-R5 2GX13 2 x 40,0 ELXc 242.837 188643 220 – 240 A2 –20 дo 50 макс. 65 K3 88,0 101,1
42 TC-TEL GX24q-4 1 x 42,0 ELXc 142.872 188700 220 – 240 A2 –20 дo 50 макс. 65 K2 45,0 99,0
2×42 TC-TEL GX24q-4 2 x 43,0 ELXc 242.837 188643 220 – 240 A2 –20 дo 50 макс. 65 K3 94,5 100,6
ELXc 257.836 188132 220 – 240 A2 –20 дo 50 макс. 70 K4 94,0 104,9
55 TC-L 2G11 1 x 55,6 ELXc 155.378 188680 220 – 240 A2 –20 дo 50 макс. 70 K3 60,0 102,4
T-R5 2GX13 1 x 55,6 ELXc 155.378 188680 220 – 240 A2 –20 дo 50 макс. 70 K3 60,0 101,2
57 TC-TEL GX24q-5 1 x 57,0 ELXc 170.833 188682 220 – 240 A2 –20 дo 50 макс. 65 K3 63,0 105,0
2×57 TC-TEL GX24q-5 2 x 57,5 ELXc 257.836 188132 220 – 240 A2 –20 дo 50 макс. 70 K4 130,0 100,0
60 TC-TEL 2G8 1 x 63,0 ELXc 120.838 188238 220 – 24 0 A2 –20 дo 60 макс. 70 K4+ 70,0 106,1
T-R5 2GX13 1 x 60,6 ELXc 155.378 188680 220 – 240 A2 –20 дo 50 макс. 70 K3 66,0 109,5
2×60 TC-TEL 2G8 2 x 63,0 ELXc 120.838 188238 220 – 240 A2 –20 дo 60 макс. 70 K4+ 139,0 100,0
70 TC-TEL GX24q-6 1 x 70,0 ELXc 170.833 188682 220 – 240 A2 –20 дo 50 макс. 65 K3 77,0 110,0
80 TC-L 2G11 1 x 80,5 ELXc 155.378 188680 220 – 240 A2 –20 дo 50 макс. 70 K3 88,0 101,3
85 TC-TEL 2G8 1 x 87,0 ELXc 120.838 188238 220 – 240 A2 –20 дo 60 макс. 70 K4+ 96,0 100,0
120 TC-TEL 2G8 1 x 122,0 ELXc 120.838 188238 220 – 240 A2 –20 дo 60 макс. 70 K4+ 134,0 100,0

ELXc – Теплого запуска для компактных люминесцентных ламп Независимые ЭПРА

ELXc 257.836: возможен сквозной ввод сетевого питания ELXc 213.870, 218.871, 142.872, 242.837, 155.378 имеют вторaй заземляющий контактный зажим для заземления светильников

Лампа ЭПРА Система
Мощность, Вт Тип Цоколь Потребляем. мощность, Вт Тип Номер для заказа Напряжение АС 50, 60 Гц В ±10% EE* Окружающ. температура, ta(°C) Температура корпуса, tc(°C) Корпус Выходная мощность, Вт Коэф. свет. потока, %
9 TC-SEL 2G7 1 x 8,0 ELXc 213.870 188712 220 – 240 A2 –20 дo 50 макс. 65 K2 10,7 102,9
2×9 TC-SEL 2G7 2 x 8,0 ELXc 213.870 188712 220 – 240 A2 –20 дo 50 макс. 65 K2 19,4 102,9
10 TC-DEL G24q-1 1 x 9,5 ELXc 213.870 188712 220 – 240 A2 –20 дo 50 макс. 65 K2 10,9 99,2
2×10 TC-DEL G24q-1 2 x 9,5 ELXc 213.870 188712 220 – 240 A2 –20 дo 50 макс. 65 K2 20,5 98,8
11 TC-SEL 2G7 1 x 11,0 ELXc 213.870 188712 220 – 240 A2 –20 дo 50 макс. 65 K2 14,7 110,1
2×11 TC-SEL 2G7 2 x 11,0 ELXc 213.870 188712 220 – 240 A2 –20 дo 50 макс. 65 K2 27,9 116,1
13 TC-DEL/ -TEL G24q-1/ GX24q-1 1 x 12,5 ELXc 213.870 188712 220 – 240 A2 –20 дo 50 макс. 65 K2 15,0 102,9
2×13 TC-DEL/ -TEL G24q-1/ GX24q-1 2 x 12,5 ELXc 213.870 188712 220 – 240 A2 –20 дo 50 макс. 65 K2 28,1 110,9
14 TC-TEL GR14q-1 1 x 14,8 ELXc 217.873 188761 220 – 240 A2 –20 дo 50 макс. 65 K2 18,0 100,0
2×14 TC-TEL GR14q-1 2 x 14,8 ELXc 217.873 188761 220 – 240 A2 –20 дo 50 макс. 65 K2 34,0 102,0
17 TC-TEL GR14q-1 1 x 18,4 ELXc 217.873 188761 220 – 240 A2 –20 дo 50 макс. 65 K2 22,0 99,0
2×17 TC-TEL GR14q-1 2 x 18,4 ELXc 217.873 188761 220 – 240 A2 –20 дo 50 макс. 65 K2 41,5 102,0
18 TC-DEL/ -TEL G24q-2/ GX24q-2 1 x 16,5 ELXc 218.871 188713 220 – 240 A2 –20 дo 50 макс. 65 K2 21,0 104,8
TC-F/-L 2G10/ 2G11 1 x 16,0 ELXc 142.872 188714 220 – 240 A2 –20 дo 50 макс. 65 K2 18,0 102,0
2×18 TC-DEL/ -TEL G24q-2/ GX24q-2 2 x 16,5 ELXc 218.871 188713 220 – 240 A2 –20 дo 50 макс. 65 K2 38,0 100,7
TC-F/ -L 2G10/ 2G11 2 x 16,0 ELXc 242.837 188687 220 – 240 A2 –20 дo 50 макс. 65 K3 35,0 104,3
ELXc 142.872 188714 220 – 240 A2 –20 дo 50 макс. 65 K2 34,0 98,0
22 T-R5 2GX13 1 x 22,0 ELXc 142.872 188714 220 – 240 A2 –20 дo 50 макс. 65 K2 26,0 103,0
ELXc 128.869 188590 220 – 240 A2 –20 дo 50 макс. 70 K2 25,0 96,7
22+40 T-R5 2GX13 1 x22+40 ELXc 242.837 188687 220 – 240 A2 –20 дo 50 макс. 65 K3 68,0 100,0
2×22 T-R5 2GX13 2 x 22,0 ELXc 242.837 188687 220 – 240 A2 –20 дo 50 макс. 65 K3 48,5 105,8
24 TC-F/ -L 2G10/ 2G11 1 x 22,0 ELXc 142.872 188714 220 – 240 A2 –20 дo 50 макс. 65 K2 27,0 105,0
TC-F/ -L 2G10/ 2G11 1 x 22,5 ELXc 128.869 188590 220 – 240 A2 –20 дo 50 макс. 70 K2 25,0 95,8
2×24 TC-F/ -L 2G10/ 2G11 2 x 22,0 ELXc 242.837 188687 220 – 240 A2 –20 дo 50 макс. 65 K3 48,5 106,2
ELXc 142.872 188714 220 – 240 A2 –20 дo 50 макс. 65 K2 47,0 102,0
26 TC-DEL/ -TEL G24q-3/ GX24q-3 1 x 24,0 ELXc 142.872 188714 220 – 240 A2 –20 дo 50 макс. 65 K2 26,0 104,0
2×26 TC-DEL/ -TEL G24q-3/ GX24q-3 2 x 24,0 ELXc 242.837 188687 220 – 240 A2 –20 дo 50 макс. 65 K3 53,0 106,1
ELXc 257.836 188400 220 – 240 A3 –20 дo 5 0 макс. 70 K4 52,0 106,2
ELXc 142.872 188714 220 – 240 A2 –20 дo 50 макс. 65 K2 53,0 105,0

ELXc – Теплого запуска для компактных люминесцентных ламп Независимые ЭПРА

ELXc 257.836: возможен сквозной ввод сетевого питания ELXc 213.870, 218.871, 142.872, 242.837, 155.378 имеют второй заземляющий контактный зажим для заземления светильников

Лампа ЭПРА Система
Мощность, Вт Тип Цоколь Потребляем. мощность, Вт Тип Номер для заказа Напряжение АС 50, 60 Гц В ±10% EE* Окружающ. температура, ta(°C) Температура корпуса, tc(°C) Корпус Выходная мощность, Вт Коэф. свет. потока, %
28 TC-DD GR10q 1 x 26,0 ELXc 128.869 188590 220 – 240 A2 –20 дo 50 макс. 70 K2 32,0 98,1
32 TC-TEL GX24q-3 1 x 32,0 ELXc 142.872 188714 220 – 240 A2 –20 дo 50 макс. 65 K2 33,0 102,0
2×32 TC-TEL GX24q-3 2 x 32,0 ELXc 242.837 188687 220 – 240 A2 –20 дo 50 макс. 65 K3 70,5 104,8
ELXc 257.836 188400 220 – 240 A2 –20 дo 50 макс. 70 K4 70.0 109,4
36 TC-F/ -L 2G10/ 2G11 1 x 32,0 ELXc 142.872 188714 220 – 240 A2 –20 дo 50 макс. 65 K2 34,0 105,0
2×36 TC-F/ -L 2G10/ 2G11 2 x 32,0 ELXc 242.837 188687 220 – 240 A2 –20 дo 50 макс. 65 K3 70,5 101,8
38 TC-DD GR10q 1 x 36,0 ELXc 142.872 188714 220 – 240 A2 –20 дo 50 макс. 65 K2 38,0 95,0
2×38 TC-DD GR10q 2 x 36,0 ELXc 242.837 188687 220 – 240 A2 –20 дo 50 макс. 65 K3 79,2 101,3
40 TC-L 2G11 1 x 40,0 ELXc 142.872 188714 220 – 240 A2 –20 дo 50 макс. 65 K2 43,0 99,0
T-R5 2GX13 1 x 40,0 ELXc 142.872 188714 220 – 240 A2 –20 дo 50 макс. 65 K2 41,0 96,0
2×40 TC-L 2G11 2 x 40,0 ELXc 242.837 188687 220 – 240 A2 –20 дo 50 макс. 65 K3 88,0 101,3
T-R5 2GX13 2 x 40,0 ELXc 242.837 188687 220 – 240 A2 –20 дo 50 макс. 65 K3 88,0 101,1
42 TC-TEL GX24q-4 1 x 42,0 ELXc 142.872 188714 220 – 240 A2 –20 дo 50 макс. 65 K2 45,0 99,0
2×42 TC-TEL GX24q-4 2 x 43,0 ELXc 242.837 188687 220 – 240 A2 –20 дo 50 макс. 65 K3 94,5 100,6
ELXc 257.836 188400 220 – 240 A2 –20 дo 50 макс. 70 K4 94,0 104,9
55 TC-L 2G11 1 x 55,6 ELXc 155.378 188681 220 – 240 A2 –20 дo 50 макс. 70 K3 60,0 102,4
T-R5 2GX13 1 x 55,6 ELXc 155.378 188681 220 – 240 A2 –20 дo 50 макс. 70 K3 60,0 101,2
57 TC-TEL GX24q-5 1 x 57,0 ELXc 170.833 188683 220 – 240 A2 –20 дo 50 макс. 65 K3 63,0 105,0
2×57 TC-TEL GX24q-5 2 x 57,0 ELXc 257.836 188400 220 – 240 A2 –20 дo 50 макс. 70 K4 130,0 100,0
60 TC-TEL 2G8 1 x 63,0 ELXc 120.838 188273 220 – 240 A2 –20 дo 60 макс. 70 K4+ 70,0 106,1
T-R5 2GX13 1 x 60,6 ELXc 155.378 188681 220 – 240 A2 –20 дo 50 макс. 70 K3 66,0 109,5
2×60 TC-TEL 2G8 2 x 63,0 ELXc 120.838 188273 220 – 240 A2 –20 д…
