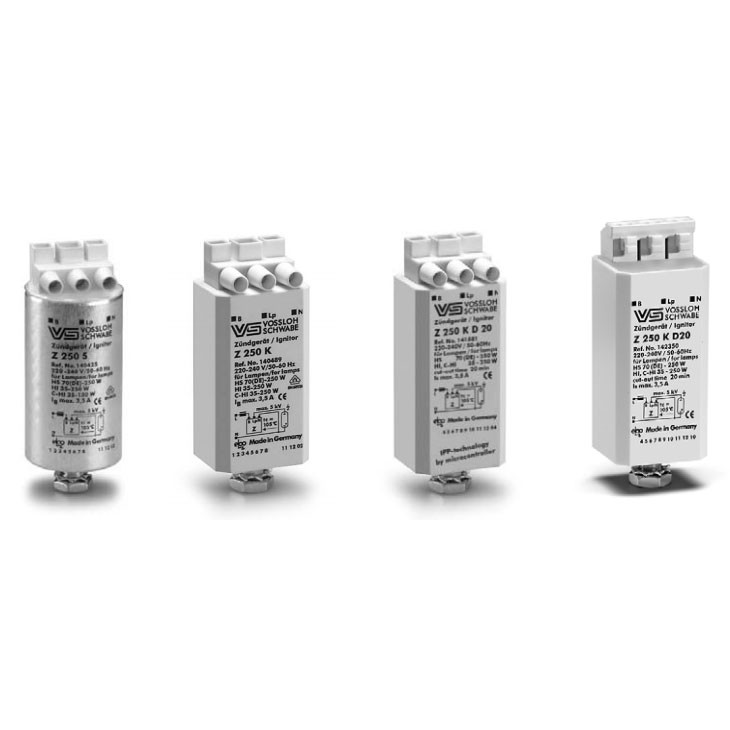

Редакция leds-magazine.ru Электронные импульсные зажигающие устройства (ИЗУ) для HS ламп 70 (DE) до 250 Вт иHIламп 35 до 250 Вт
Стандартное исполнение или с автоматическим отключением
Для натриевых ламп высокого давления (HS), металлогалогенных ламп (HI) и металлогалогенных ламп с керамической горелкой (C-HI)
Фазировка импульсов зажигания:
60 – 90 °el и 240 – 270 °el
Макс. допустимая температура корпуса: 105 °C
Крепление: шток с резьбой и установленными шайбой и гайкой
Для светильников класса защиты I и II
| ИЗУ | Корпус | ||||||||||||
| Тип | Номер для заказа | Напряжение AC 50–60 Гц, В | Макс. ток лампы, A | Потери мощности, Вт | Собст. нагрев, K | Напряжение зажигание, кB | Емкость нагрузки, пкФ | Время отключения, сек./Гц | d Ø, мм | a, мм | b, мм | c , мм | Вес, г |

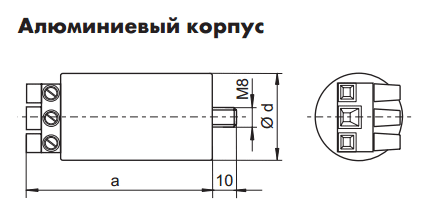

| Алюминиевый корпус (Al) с винтовыми контактными зажимами: 0,75 – 4 мм2 | |||||||||||||
| Z 250 S | 140425 | 220 – 240 | 3,5 | < 1,8 | < 20 | 4 – 5 | 20 – 100 | — | 35 | 76 | — | — | 140 |

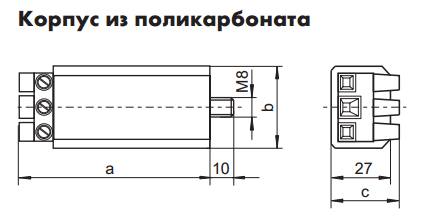

| Пластмассовый корпус (PC) с винтовыми контактными зажимами: 0,75 – 4 мм2 | |||||||||||||
| Z 250 K | 140489 | 220 – 240 | 3,5 | < 1,8 | < 20 | 4 – 5 | 20 – 100 | — | — | 78 | 34 | 27 | 130 |
| Z 250 K A20 | 140677 | 220 – 240 | 3,5 | < 1,8 | < 20 | 4 – 5 | 20 – 100 | 1310/50 | — | 80 | 34 | 30 | 145 |
| Z 250 K D201 | 141581 | 220 – 240 | 3,5 | < 1,8 | < 20 | 4 – 5 | 20 – 100 | 1216/50 – 60 | — | 80 | 34 | 30 | 145 |

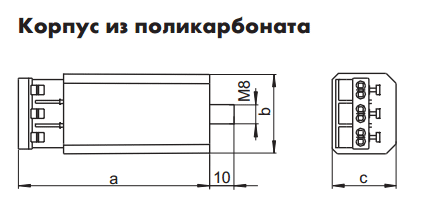

| Пластмассовый корпус (PC) с безвинтовыми контактными зажимами: 0,5 – 2,5 мм2 | |||||||||||||
| Z 250 K | 142340 | 220 – 240 | 3,5 | < 1,8 | < 20 | 4 – 5 | 20 – 100 | — | — | 81 | 34 | 27 | 130 |
| Z 250 K D201 | 142350 | 220 – 240 | 3,5 | < 1,8 | < 20 | 4 – 5 | 20 – 100 | 1216/50 – 60 | — | 83 | 34 | 30 | 145 |
1 С технологией IPP
