ЭПРА для ЛЛ Т5 и Т8 теплым запуском — ELXc

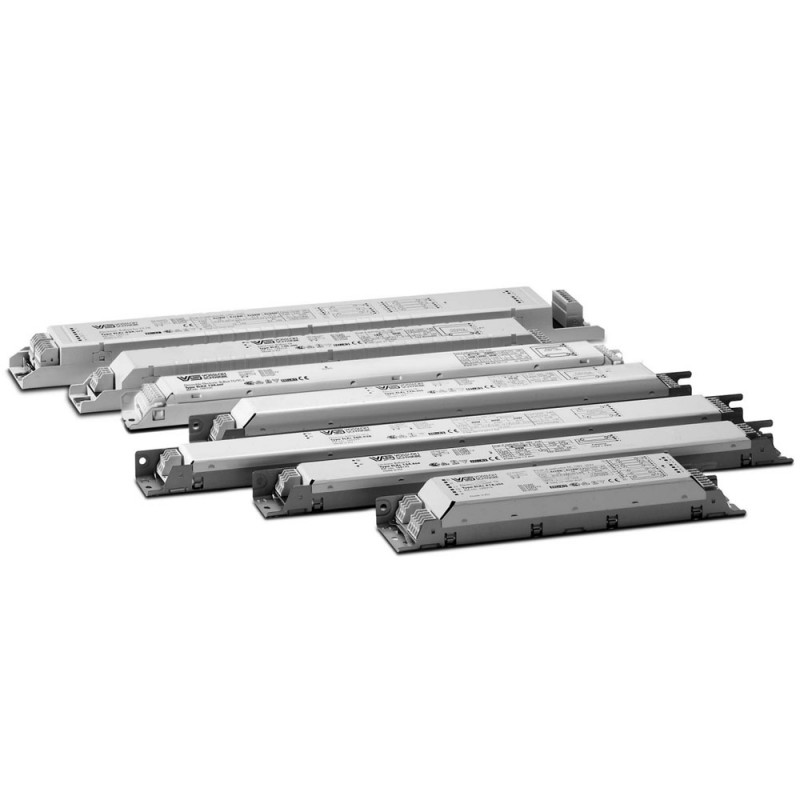

Обзор характеристик ЭПРА для ЛЛ Т5 и Т8 теплым запуском - ELXc
ЭПРА для ЛЛ Т5 и Т8 теплым запуском — ELXc ЭПРА для ЛЛ Т5 и Т8 теплым запуском — ELXc
Редакция leds-magazine.ru Редакция leds-magazine.ru 33 Каталог, Комплектующие, Эпра для люминесцентных ламп и КЛЛ

ELXc – Теплого запуска для T5 и T8 ламп

Встраиваемые ЭПРА

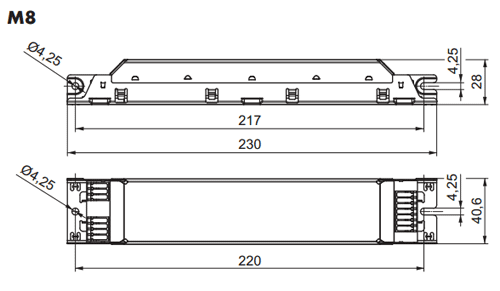

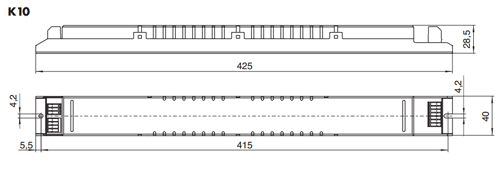

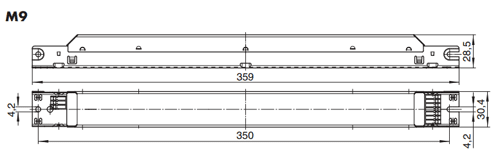

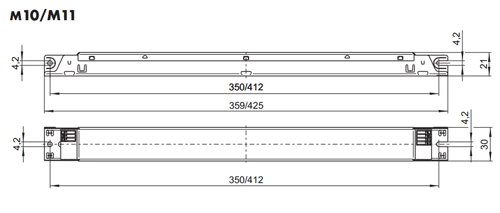

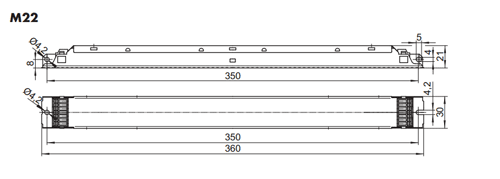

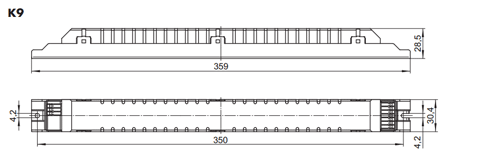

Корпус: теплостойкий поликарбонат (K9, K10) или металлический (M8, M9, M10/M11, M22)

Коэффициент мощности:≥0,95

Подавление радиопомех

Для светильников класса защиты I (металлический корпус)

Для светильников класса защиты I и II (пластмассовый корпус)

Степень защиты: IP20

Для осветительных установок с высокой частотой включений (> 5/день)

ELXc – Теплого запуска для T5 и T8 ламп

ELXc – Теплого запуска для T8 ламп– Корпус: K9, M8 и M9

Напряжение постоянного тока
рабочее: 176 – 264 В
зажигания: 198 – 264 В
(ELXc 270.206: Напряжение постоянного тока не должно снижаться до 176 В)

Безвинтовые контактные зажимы: 0,5 –1 мм2

Для автоматизированного электромонтажа в светильнике:
IDC контактные зажимы для проводников H05V-U 0,5

Отключение в конце срока службы


Лампа ЭПРА Система
Мощность, Вт Тип Цоколь Потребляем. мощность, Вт Тип Номер для заказа Напряжение АС 50, 60 Гц В ±10% EE* Окружающ. температура, ta(°C) Температура корпуса, tc(°C) Корпус Выходная мощность, Вт Коэф. свет. потока, %
18 T8 G13 1 x 16,0 ELXc 136.200 188314 220 – 240 A2 –20 дo 55 макс. 70 K9 19,5 106,0
2×18 T8 G13 2 x 16,0 ELXc 236.202 188316 220 – 240 A2 –20 дo 55 макс. 70 K9 38,0 104,3
3×18 T8 G13 3 x 16,0 ELXc 418.204 188744 220 – 240 A2 –15 дo 55 макс. 70 M8 56,0 100,8
4×18 T8 G13 4 x 16,0 ELXc 418.204 188744 220 – 240 A2 –15 дo 55 макс. 70 M8 71,5 98,9
36 T8 G13 1 x 32,0 ELXc 136.200 188314 220 – 240 A2 –20 дo 55 макс. 70 K9 34,5 96,5
2×36 T8 G13 2 x 32,0 ELXc 236.202 188316 220 – 240 A2 –20 дo 55 макс. 70 K9 72,0 98,3
3×36 T8 G13 3 x 32,0 ELXc 336.214 188595 220 – 240 A2 –15 дo 50 макс. 65 M8 105,0 99,4
58 T8 G13 1 x 50,0 ELXc 158.201 188315 220 – 240 A2 –20 дo 55 макс. 70 K9 55,0 100,9
2×58 T8 G13 2 x 50,0 ELXc 258.203 188317 220 – 240 A2 –20 дo 50 макс. 75 K9 107,0 101,0
70 T8 G13 1 x 60,0 ELXc 170.205 188319 220 – 240 A2 –20 дo 55 макс. 70 M9 67,8 104,3
2×70 T8 G13 2 x 60,0 ELXc 270.206 188320 220 – 240 A2 –20 дo 50 макс. 65 M9 131,0 104,3

ELXc EffectLine – Теплого запуска для T8 ламп – Корпус: M8

Безвинтовые контактные зажимы: 0,5 –1 мм2

Для автоматизированного электромонтажа в светильнике: IDC контактные зажимы для проводников H05V-U 0,5

Отключение в конце срока службы

Лампа ЭПРА Система
Мощность, Вт Тип Цоколь Потребляем. мощность, Вт Тип Номер для заказа Напряжение АС 50, 60 Гц В ±10% EE* Окружающ. температура, ta(°C) Температура корпуса, tc(°C) Корпус Выходная мощность, Вт Коэф. свет. потока, %
18 T8 G13 1 x 16,0 ELXc 136.207 188708 220 – 240 A2 –20 дo 55 макс. 60 M8 18,4 105,0
2×18 T8 G13 2 x 16.0 ELXc 236.208 188709 220 – 240 A2 –20 дo 50 макс. 60 M8 35,2 106,0
36 T8 G13 1 x 32,0 ELXc 136.207 188708 220 – 240 A2 –20 дo 55 макс. 60 M8 35,4 97,0
2×36 T8 G13 2 x 32,0 ELXc 236.208 188709 220 – 240 A2 –20 дo 50 макс. 60 M8 69,7 98,0
58 T8 G13 1 x 50,0 ELXc 158.209 188710 220 – 240 A2 –20 дo 50 макс. 60 M8 52,6 106,0
2×58 T8 G13 2 x 50,0 ELXc 258.210 188711 220 – 240 A2 –20 дo 50 макс. 65 M8 109,9 105,0

ELXc EffectLine – Теплого запуска для T8 ламп – Корпус: M8

Безвинтовые контактные зажимы с рычажком: 0,5 –1,5 мм2

Отключение в конце срока службы

Лампа ЭПРА Система
Мощность, Вт Тип Цоколь Потребляем. мощность, Вт Тип Номер для заказа Напряжение АС 50, 60 Гц В ±10% EE* Окружающ. температура, ta(°C) Температура корпуса, tc(°C) Корпус Выходная мощность, Вт Коэф. свет. потока, %
18 T8 G13 1 x 16,0 ELXc 136.207 188704 220 – 240 A2 –20 дo 55 макс. 60 M8 18,4 105,0
2×18 T8 G13 2 x 16,0 ELXc 236.208 188705 220 – 240 A2 –20 дo 50 макс. 60 M8 35,2 106,0
36 T8 G13 1 x 32,0 ELXc 136.207 188704 220 – 240 A2 –20 дo 55 макс. 60 M8 35,4 97,0
2×36 T8 G13 2 x 32,0 ELXc 236.208 188705 220 – 240 A2 –20 дo 50 макс. 60 M8 69,7 98,0
58 T8 G13 1 x 50,0 ELXc 158.209 188706 220 – 240 A2 –20 дo 50 макс. 60 M8 52,6 106,0
2×58 T8 G13 2 x 50,0 ELXc 258.210 188707 220 – 240 A2 –20 дo 50 макс. 65 M8 109,9 105,0

ELXc – Теплого запуска для T5 ламп – Корпус: M8, M10/M11 and K10

Лампа ЭПРА Система
Мощность, Вт Тип Цоколь Потребляем. мощность, Вт Тип Номер для заказа Напряжение АС 50, 60 Гц В ±10% EE* Окружающ. температура, ta(°C) Температура корпуса, tc(°C) Корпус Выходная мощность, Вт Коэф. свет. потока, %
14 T5 G5 1 x 14,0 ELXc 135.856 188093 220 – 240 A2 –15 дo 55 макс. 70 M10 17,0 110,7
2×14 T5 G5 2 x 14,0 ELXc 235.857 188094 220 – 240 A2 –15 дo 55 макс. 70 M10 33,4 107,0
3×14 T5 G5 3 x 14,0 ELXc 414.868 188438 220 – 240 A2 –15 дo 55 макс. 70 M8 49,0 105,4
4×14 T5 G5 4 x 14,0 ELXc 414.868 188438 220 – 240 A2 –15 дo 55 макс. 70 M8 64,0 102,3
21 T5 G5 1 x 21,0 ELXc 135.856 188093 220 – 240 A2 –15 дo 55 макс. 70 M10 24,0 107,4
2×21 T5 G5 2 x 21,0 ELXc 235.857 188094 220 – 240 A2 –15 дo 55 макс. 70 M10 50,2 110,6
24 T5 G5 1 x 22,5 ELXc 140.862 188140 220 – 240 A2 –15 дo 55 макс. 70 M10 27,0 114,0
2×24 T5 G5 2 x 22,5 ELXc 240.863 188616 220 – 240 A2 –15 дo 55 макс. 70 M10 51,0 107,4
3×24 T5 G5 3 x 21,5 ELXc 424.379 188116 220 – 240 A2 –15 дo 55 макс. 75 K10 76,0 98,2
4×24 T5 G5 4 x 21,5 ELXc 424.379 188116 220 – 240 A2 –15 дo 50 макс. 85 K10 96,5 98,4
28 T5 G5 1 x 28,0 ELXc 135.856 188093 220 – 240 A2 –15 дo 55 макс. 70 M10 32,0 104,9
2×28 T5 G5 2 x 28,0 ELXc 235.857 188094 220 – 240 A2 –15 дo 55 макс. 70 M10 60,6 106,2
35 T5 G5 1 x 35,0 ELXc 135.856 188093 220 – 240 A2 –15 дo 55 макс. 70 M10 39,5 102,7
2×35 T5 G5 2 x 35,0 ELXc 235.857 188094 220 – 240 A2 –15 дo 55 макс. 70 M10 74,5 102,5
39 T5 G5 1 x 38,0 ELXc 140.862 188140 220 – 240 A2 –15 дo 55 макс. 70 M10 43,0 107,0
2×39 T5 G5 2 x 38,0 ELXc 240.863 188616 220 – 240 A2 –15 дo 55 макс. 70 M10 82,0 97,9
49 T5 G5 1 x 49,0 ELXc 149.858 188095 220 – 240 A2 –15 дo 55 макс. 70 M10 54,0 102,5
2×49 T5 G5 2 x 49,0 ELXc 249.859 188617 220 – 240 A2 –15 дo 50 макс. 70 M10 113,0 106,6
54 T5 G5 1 x 54,0 ELXc 154.864 188142 220 – 240 A2 –15 дo 55 макс. 70 M10 59,0 101,1
2×54 T5 G5 2 x 54,0 ELXc 254.865 188618 220 – 240 A2 –15 дo 50 макс. 70 M10 119,0 93,4
80 T5 G5 1 x 80,0 ELXc 180.866 188144 220 – 240 A2 –15 дo 55 макс. 70 M10 87,0 97,6
2×80 T5 G5 2 x 80,0 ELXc 280.538 188619 220 – 240 A2 –15 дo 50 макс. 70 M11 175,0 97,2

* Энергоэффективность: Шаг 2: EEI = A3, минимальные европейские требования по энергоэффективности начиная с 2012
Шаг 3: A2, минимальные европейские требования по энергоэффективности начиная с 2017
