Продолжим публиковать схемы на светодиодах. В данной статье мы предлагаем Вашему вниманию схему, которую собрав Вы получите бегущую строку ( аналог Knight Rider ), нашедшую применение в автомобильном тюнинге. Для этого Вам понадобится таймер 555 и десятичный счетчик, а также другие радиоэлементы, которые Вы найдете внизу статьи.

Таймер 555 будет работать как осциллятор ( в нестабильном режиме ). Выход 555 подсоединяется ко входу десятичного счетчика – 4017.[szapisi]

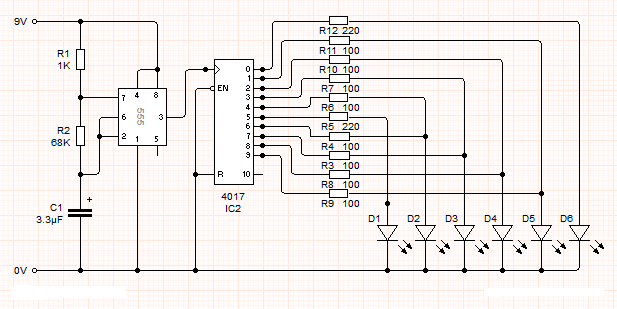

По схеме. Вход у 4017 именуется как CLOCK line. 10 входов. Изображаемых на схеме Q0 до Q9 начинают работать поочередно. Каждый выход может давать до 20 мА, но LEDs не должны подсоединяться без токоограничивающих резисторов. ( 100 R и 200 R ).

Располагать светодиоды можно по своему усмотрению.
