Более сложные схемы диммеров для светодиодов

Сен 17, 2013

За последний год интернет-магазины по продажам светодиодной техники заполонили новинки регуляторов яркости светодиодов для светодиодных ламп, по другому – диммеры для светодиодов. Такие устройства предназначены для регулирования яркости светодиодов, LED модулей, светодиодных лент с питанием от постоянного тока на 12 В. Управление этими устройствами осуществляется либо ручным регулятором, либо при помощи пульта.[szapisi]

В продажах также представлены многоканальные варианты диммеров. Их предназначение аналогично. Но и питание таких регуляторов возможно и от 24 В. У них несколько независимых каналов, с общим плюсом ( анодом ). Использование таких приборов дает возможность плавно регулировать яркость светодиодной продукции и даже цветовую гамму. Ниже представлена схемы диммеров для светодиодов, которые достаточно сложны, но не менее интересны, чем простая схема.

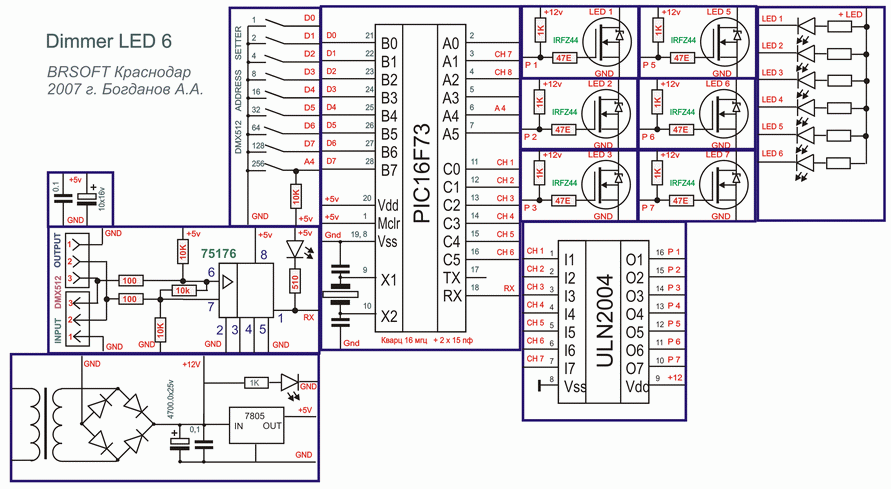

Этот диммер управляется при помощи протокола DMX512 и управляет светодиодными линейками. Регулятор выполняется на PIC контроллере, который способен поддерживать функции приема и обработки DMX сигнала и ШИМ модулятора. Восьми пиновым переключателем устанавливается адрес DMX ( max=255 ). Начальная засветка определяется переменным резистором.

Характеристики:

4*3А ( четыре канала )
Управление DMX
Питание 12 В
Питание светодиодной продукции 12 В

Ниже приведена более простая схемка регулятора. Она дает возможность менять ток в светодиодах ( 25-400 мА ) от источника питания в 4-6 В. У этого диммера нет ВЧ помех, он прост, надежен. Падение напряжения составляет всего 0,2 В. Так, массив из 24 светодиодов нуждается в 2,9В и 25 мА и 3,5 В в 440 мА. Схему можно менять на большее или меньшее количество светодиодов. С большим теплоотводом диммер способен работать при нагрузке в несколько ампер.
