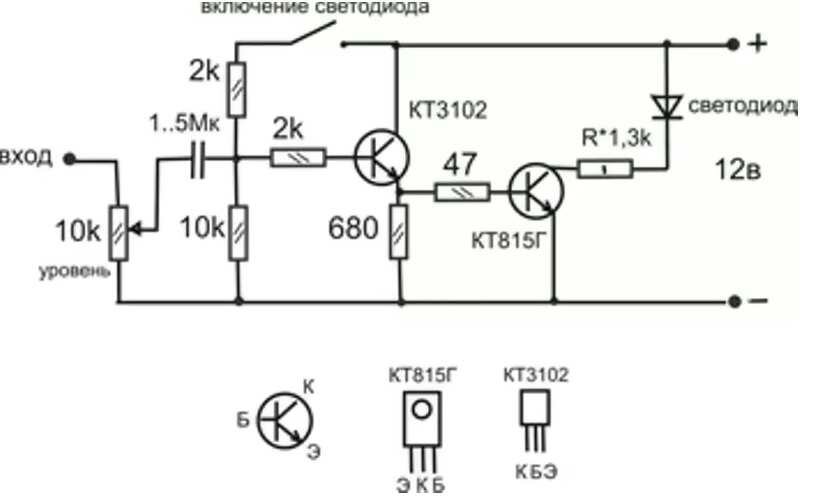

Воспользовавшись этой схемой Вы сможете сделать светодиодную цветомузыку в свой автомобиль. Ничего сложного тут нет. Можно использовать светодиодную ленту на 12 В, что мы и сделаем.
Подстроечный резистор – дешевый и отечественный. На схеме 0-10 кОм, но был применен на 1-15 кОм. Если есть желание, то можно шунтировать параллельно простой резистор.
Резисторы берем маломощные на 0,25Вт.
Конденсатор покупаем полярный, электролитический на 3,3 мФ. Плюс паяем к подстроечному резистору. Минус присоединяется к резистору на 2кОм.
Транзистор — п-р-п типа. Именно таких, как на схеме найти не удалось, пришлось использовать аналогичные.
Далее берем светодиодную ленту и припаиваем все это дело, согласно схемы. Потом находим место монтажа в машине и готово!
Легкая схема для сборки цветомузыки своими руками
