Простая цветомузыка на светодиодах

Схема Цветомузыка на светодиодах
Схема Цветомузыка на светодиодах
Схема Цветомузыка на светодиодах
Схема Цветомузыка на светодиодах

Ранее мы уже писали, каким способом можно сделать цветомузыку, используя специальную схему. Теперь же мы рассмотрим более простой способ создать такое творение.[szapisi]

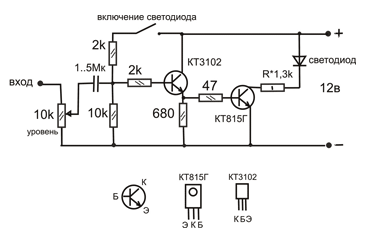

Переменным резистором регулируется уровень входного сигнала. Сигнал берется с колонок. Чтобы не замкнуть выход усилителя звуковой платы, распаиваем только один проводок! Это важно. Переключатель включает светодиоды без музыки. Правильно спаянная схема должна заработать сразу. Единственное, что придется сделать, это подобрать сопротивление R*. На схеме указан номинал для включения одного светодиода. Четыре штуки, с таким резистором будут гореть слишком тускло. У меня четыре штуки хорошо горели с резистором 820 Ом. Ниже приведена схема состоящая из трех, почти одинаковых каналов. Все точно также, только номиналы деталей фильтра другие. Светодиоды должны светиться разными цветами в зависимости от частоты звука. Катушка L – головка воспроизведения от старого магнитофона

Схема цветомузыки на светодиодах
Схема цветомузыки на светодиодах

.
