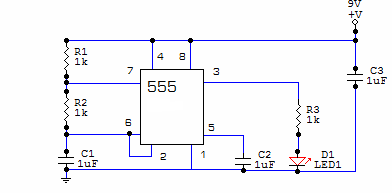

Схема мигающего светодиода на таймере 555

Принцип работы схемы мигающего светодиода.

Слева на право: два резистора и конденсатор задают время, которое будет основополагающим для мигания светодиода. Далее непосредственно сама микросхема 555, которая непосредственно управляет мигающим светодиодом. Сама микросхема выглядит невнушительно, однако, она несет в себе огромный потенциал.

Последнее – резистор и конденсатор, ограничивающие ток на светодиоде, дабы он не горел.[szapisi]
