Схема вольтметра на LEDs на микросхеме AN6834 для автомобилей

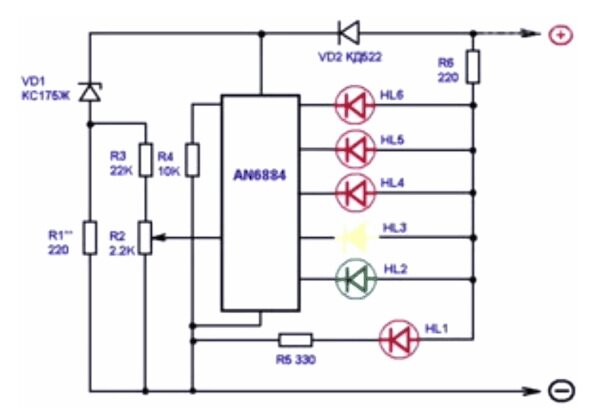

Данная схема будет полезна для начинающих радиолюбителей. Она проста в сборке и включает минимум радиодеталей. Для сборки потребуется микросхема AN6884. У схемы нет стабилизированного питания и питание идет непосредственно от АКБ. Оно, кстати, не должно превышать 16 В. Ниже смотрим схему:

Подключив вольтметр  ( индикатор напряжения ) на стабилитроне появится напряжение в 7,5 В. Это напряжение не меняется при заряде или разряде батареи. На резисторе R1 напряжение меняется, что и будет являться рабочим диапазоном индикатора. Чтобы исключить переполюсовку схемы, применяется диод VD2, на нем падает около 0,8 В, что учитывается при выборе стабилитрона. Для всех светодиодов используется один гасящий резистор R6. Настройка вольтметра на светодиодах сводится к установке переменного резистора R2, пока не загорятся все светодиоды при достижении 14 В.
